SLA 是聚合物增材里表面质量天花板（Ra 0.6–2.5µm），公差 ±0.15mm、最小壁厚 0.6mm，最适合高外观手板与硅胶模母模，但必须 IPA+UV 后固化且怕厚壁与大幅平面。

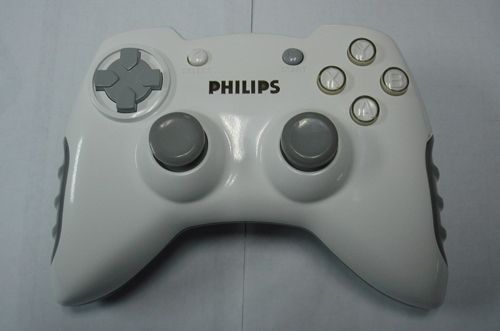

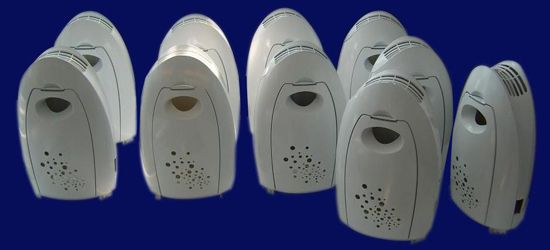

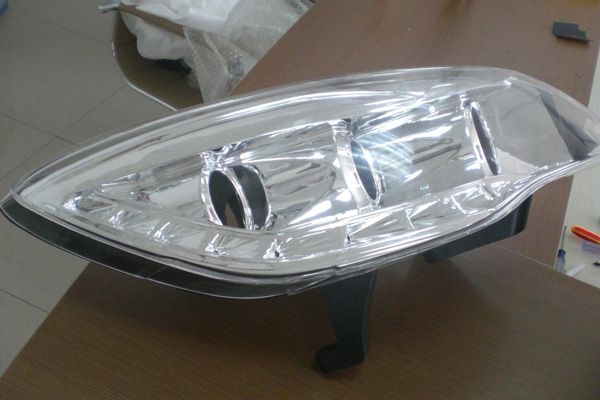

高外观展示手板、齿科/手术导板、珠宝蜡模、硅胶模母模、光学壳体（透明料抛光）。
与 FGF/SLM（2026-10-06 已沉淀）做成"外观 vs 结构 vs 功能"三选一工艺选型话术，配"表面 Ra 对比卡"直接给客户看。
3dprintsingapore.com / makerstage.com / rapiddirect.com（详见 2026-10-07 采集-b01.md 条目2）
把设计能力从“能做出”推进到“能稳定量产、能讲清价值”，正是工业设计服务的核心增量。建议企业以量化指标（成本、减重、良率、周期）作为方案取舍的准绳，必要时联动逆向扫描与检测能力做闭环验证。
看验证目的。看外形和装配关系用光固化或尼龙粉末烧结，精度和表面质量好；验证强度和韧性用熔融沉积工程料或尼龙烧结件；小批量试产用真空复模，单件成本随数量下降最快。预算紧张时常见的组合是大件机加、小件打印，成本能降三成左右。
只能部分替代。多数打印工艺的样件是各向异性的，层间强度明显低于本体，材料状态也与注塑件不同，所以强度、耐温、长期蠕变这类测试不可替代。结构适配、装配干涉、人机手感这类验证用打印件完全够用，这也是手板最主要的作用，一次只验证一件事最省钱。
光固化常规精度约每百毫米零点一毫米，尼龙烧结略低一些。关键配合位建议在数模上预留零点一到零点二毫米余量，打印后按实测修配。设计阶段就给打印件留公差，比事后手工打磨更省事，也更接近真实装配状态。
