2026 陶瓷 3D 打印以光固化（SLA/DLP）成高端主流，凭精度（XY 定位 ±5µm、最小壁 0.1mm）与致密度（≥95%，XJet >99.5%）打开航空隔热件、医疗植入、半导体散热基板等复杂异形小批量场景；核心难点是烧结收缩 15–25% 设计补偿。
1. 工艺精度：SLA ±0.05–0.1mm（Ra 1.6–3.2）/ BJ ±0.1–0.3mm（Ra 6–12）/ DIW ±0.1–0.5mm（Ra 6–15）。 2. 收缩率 15–25%（烧结）需设计补偿；后烧结磨削可达 ±0.01mm、Ra<0.2µm。 3. 光固化主流：层厚 30–150µm、XY 定位 ±5µm、最小壁 0.1mm、致密度 ≥95%、收缩稳定 15–20%。 4. 材料：Al₂O₃（耐 1700℃）、ZrO₂、SiC（耐 1600℃）、Si₃N₄（1400℃）、AlN（导热 200W/mK）。 5. XJet NPJ：特征 150–200µm、精度 ±50µm、密度 >99.5%、层 7–10µm。
指标、数值、来源 SLA 陶瓷精度、±0.05–0.1mm、neway3dp 烧结收缩率、15–25%、adcerax / similar.ltd 光固化 XY 定位、±5µm，最小壁 0.1mm、cmpe360 致密度、SLA ≥95%；XJet >99.5%、cmpe360 / terhoek 最大尺寸、SLA 200×200×300 / BJ 400×300×200 / DIW 500×500×300 mm、adcerax 减重、可达 40%、neway3dp
航空航天（涡轮叶片陶瓷型芯/隔热件）、医疗（牙冠/骨支架/种植体）、半导体电子（AlN 散热基板）、耐磨耐蚀异形件小批量定制。
快速成型能力拓展"陶瓷 3D 打印"细分；与金属 SLM、SLA 构材料矩阵；对外强调"烧结收缩补偿+后处理精加工"。
- https://www.neway3dp.com/services/ceramic/ceramic - https://adcerax.com/?p=27205/ - https://www.cmpe360.com/p/282834 - http://www.similar.ltd/industry/quartz-ceramic-parts-future-trends - https://info.terhoek.com/en/ceramic-3d-printing-with-unparalleled-precision
把设计能力从“能做出”推进到“能稳定量产、能讲清价值”，正是工业设计服务的核心增量。建议企业以量化指标（成本、减重、良率、周期）作为方案取舍的准绳，必要时联动逆向扫描与检测能力做闭环验证。
看验证目的。看外形和装配关系用光固化或尼龙粉末烧结，精度和表面质量好；验证强度和韧性用熔融沉积工程料或尼龙烧结件；小批量试产用真空复模，单件成本随数量下降最快。预算紧张时常见的组合是大件机加、小件打印，成本能降三成左右。

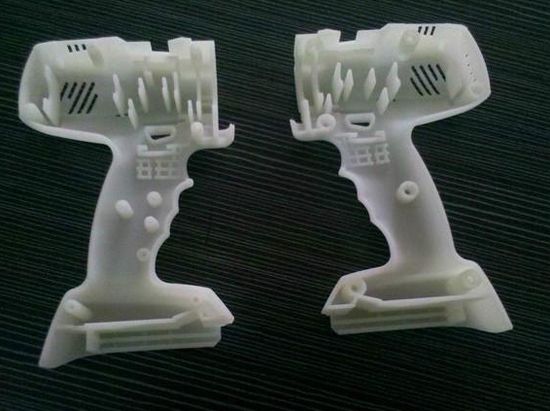

只能部分替代。多数打印工艺的样件是各向异性的，层间强度明显低于本体，材料状态也与注塑件不同，所以强度、耐温、长期蠕变这类测试不可替代。结构适配、装配干涉、人机手感这类验证用打印件完全够用，这也是手板最主要的作用，一次只验证一件事最省钱。
光固化常规精度约每百毫米零点一毫米，尼龙烧结略低一些。关键配合位建议在数模上预留零点一到零点二毫米余量，打印后按实测修配。设计阶段就给打印件留公差，比事后手工打磨更省事，也更接近真实装配状态。
