模内切浇口把"剪水口"这道后处理搬进模具里，在开模前由内置切刀切断浇口，省掉人工/辅机去浇口，是精密件与洁净车间（医疗）提良率、降人力的关键。
- 切除时机：在保压完成、冷却定型前由液压缸驱动切刀动作；过早崩缺、过晚切不动。 - 切刀寿命：优质模内切刀 约 10–30 万次（厂商公开区间，推断），到期整体更换刀头不修模。 - 驱动：液压缸/高温油缸，缸径按剪切力选；切刀材质常用 SKD61 类热作模具钢 + 表面处理。 - 适用浇口：主要为针点浇口、潜伏式浇口；切痕控制在 <0.1 mm 凸台，外观件需后抛光。 - 洁净优势：医疗/食品件免去后处理搬运污染，符合洁净车间逻辑（参见本库 EHEDG/ISO14644 卡片）。 - 成本账：省去去浇口人工与辅机，单件节拍 缩短 5–15%（依件复杂，推断），回本通常在数十万模内。
指标：数值、备注。 切刀寿命：10–30 万次、厂商区间(推断)。 切痕凸台：<0.1 mm、外观需抛光。 节拍缩短：5–15%、推断。 驱动：液压缸/热油缸、按剪切力选型。
针点/潜伏浇口的精密注塑件（医疗耗材、连接器、汽车小件）的自动化去浇口与洁净生产。
客户的"去水口人工贵、良率被后处理拖垮"是高频痛点。把"模内切方案（时机→刀寿→切痕→回本）"作为模具提案亮点，尤其对医疗洁净件是强差异化，也补库内"浇口/去浇口"切面的空白。
- 最小壁厚：高压真空压铸 0.8mm、薄壁压铸 <1mm、低压铝 2.5–3mm、汽车 1.5–3.0mm、重载荷 3.0–5.0mm。 - 硬约束：相邻壁厚比 ≤3:1（过渡 1:4 锥度）；圆角 ≥0.5× 壁厚；加强筋厚 50–70% 壁厚、高 ≤3× 壁厚。 - 工艺窗口：压射比压 60–80MPa（照明铝）；模具预热 180–220℃（常规）/ 250–300℃（低压铝）；流道 Ra≤0.8μm。 - 量产良率：冷室 87% / 半固态 92% / 高压真空 95%；真空辅助 + 多浇口可做到手机镁框架 0.8mm 壁、5G 外壳 3→1.8mm（泄漏拒收率 ↓15%）。 - 业务：压铸薄壁 DFM 清单（壁厚比/圆角/筋厚/真空评估）作开模前增值项。
- 核心结论：注塑缺陷 70%+ 源于设计期对工艺理解不足；设计期做"壁厚/加强筋/出模角/圆角/浇口"5 项检查，T0 良品率可达 80%+。 - 取样铁律：试模须跑 ≥200 模后取样（热平衡），收缩率用实模稳态值反推，不能查表。 - 量产稳定性：CpK <1.33 不稳定 / 1.33–1.67 合格 / ≥1.67 稳定；精密件（±0.02 mm）需 S136 淬火+随形水路+分区模温；模具精度寿命 ≥ 年需求量 1.5 倍。 - 排气槽深度：0.02–0.03 mm（防困气飞边）；动定模温差 >5℃ 查水路。
成败九成由材料配对决定：收缩率差 <0.3%、熔融温差 ≥30–40℃（基材熔点须高于包覆层）；界面优先承受剪切而非剥落；再用机械互锁（凹槽/筋/倒扣/燕尾）兜底。硬-硬包覆易混色/飞边，需谨慎。经济拐点约 5–10 万件/年。

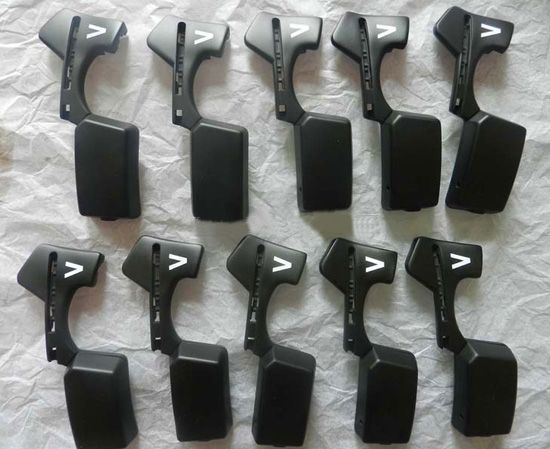

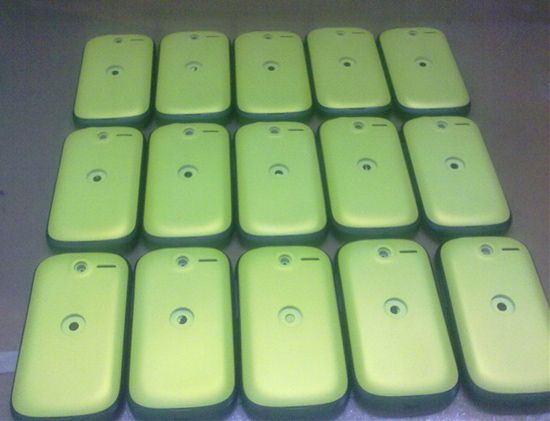

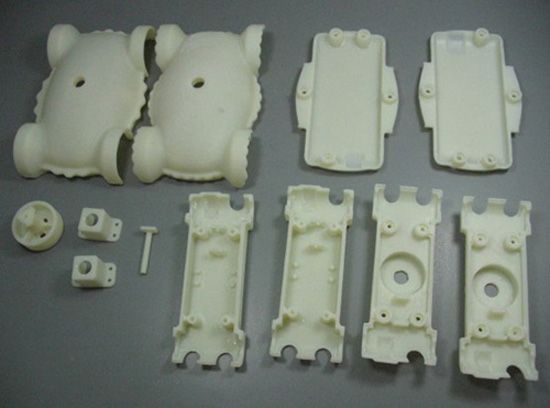

"3D 打印与开钢模之间"的小批量桥接档：母模（SLA/SLS/CNC）→ 硅胶软模 → 真空浇注双组份 PU。 维度：硅胶复模、铝模快速注塑、钢模注塑。 单模可复件数：15–50 件、100–1000+ 件、10 万+。 交期：3–7 天（加急 48h）、2–3 周、30–90 天。 单件成本：约 SLA 的 30–50%、中等、量产最低。 100 件单价：¥80–120、—、¥280–420。 1000 件单价：¥40–55、—、¥42–58（持平）。 3000 件单价：—、—、¥18–25（胜出）。 材料：热固 PU/环氧（**非真热塑**）、标准热塑性塑料、标准热塑性塑料。 - 与注塑交叉点：约 800–1500 件（50–200g 件）；>5000 件复模基本无优势。 - 边界风险：不能用于长期结构件/医疗终端使用件；单模 20–30 次后型腔磨损、尺寸漂移超差。 启示：把硅胶复模做成"3D 打印与开模之间的中间档"明码标价；与 b02"3D 打印 vs 注塑临界点 100–500 件"合并，形成"3D 打印 → 硅胶复模 → 铝模 → 钢模"完整工艺阶梯。
把CMF设计从“能做出”推进到“能稳定量产、能讲清价值”，正是工业设计服务的核心增量。建议企业以量化指标（成本、减重、良率、周期）作为方案取舍的准绳，必要时联动逆向扫描与检测能力做闭环验证。
它决定产品的质感与档次感，也直接决定成本与良率。同一套造型换一套颜色、材料与表面处理，观感差异可以非常大。这套方案必须在结构设计早期就介入，因为它会影响壁厚、分模、喷涂治具和装配顺序，等到结构冻结再改，往往要动模具。
不一定。常见替代路线有水电镀，质感最好但基材受限、环保门槛高；真空镀膜，铝层很薄，靠漆面撑耐磨；免喷涂金属漆，省一道工序但有流痕风险。选择依据是批量、形状复杂度和环保要求共同决定，不是越贵越好，小批量用免喷涂常常更划算。
按需求分：要耐磨选喷涂或硬化涂层；要手感选软触漆或包胶；要纹理选咬花或激光雕刻；要导电或电磁屏蔽选真空镀或导电漆。需要注意的是咬花后的脱模斜度要随纹理深度加大，否则脱模时会拉伤表面，这一条在设计阶段就要跟模具厂对齐。
