CMF设计：气密性检漏阈值与量产节拍

量产气密检测的主流是差压法，输出一个泄漏率数字；测试压力、保压时间与泄漏阈值三者按部件类型定，节拍按秒算。

如何把要点（含量化数据）落到可量化的工程指标上？

- 差压法精度 ±0.1 Pa，无损、可自动化；微压法可测 0.01 cc/min；真空衰减法适合负压件 - 典型阈值（按部件）： - 汽车控制器（IP67）：50 kPa / 3 min，压降 ≤50 Pa（≈ ≤0.5 cc/min） - 动力电池包：2–5 kPa，≤10–30 mL/min；高端车型内控 ≤5 mL/min - 电机控制器 MCU 壳体：30–100 kPa，≤5 cm³/min - 车载充电机 OBC：30–80 kPa，≤0.5 mL/min - 水冷板/液冷管路：200–400 kPa，干检法 ≤2.5 mL/min - 高压连接器：50–200 kPa，≤0.3 mL/min - 前大灯/尾灯：10–30 kPa，≤0.5 mL/min（防起雾） - TWS 耳机腔体（≤5 cm³）：30 kPa，保压 2 s + 检测 1 s，压降 ≤0.5 Pa - USCAR-2（汽车连接器）：10–50 kPa，≤1 cc/min - 航空航天氦质谱检漏：≤1×10⁻⁹ atm·cc/s（灵敏度可达 10⁻¹² Pa·m³/s） - 介质要求：洁净干燥空气/氮气，露点 ≤−40 °C - 某手机厂导入自动化检漏后不良率 3% → 0.1%

如何把适用范围落到可量化的工程指标上？

电池包、电机控制器、车灯、连接器、户外与医疗设备、TWS 耳机。

做设计落地建议时，哪些参数必须先定下来？

交付壳体设计时同步给出"测试压力 + 保压时间 + 泄漏阈值"三件套，客户可直接写进 SOP 与检具规格书，省掉一轮来回确认。

关联的验收口径该怎么定？

- 01-能力线/02-产品结构设计/2026-09-24_O型圈密封与IP69K防护设计要点.md（密封件设计，本卡的验证端） - 2026-09-25_密封件寿命验证老化插拔温循复测要点.md

如何把一、注塑试模缺陷与设计期检查落到可量化的工程指标上？

- 核心结论：注塑缺陷 70%+ 源于设计期对工艺理解不足；设计期做"壁厚/加强筋/出模角/圆角/浇口"5 项检查，T0 良品率可达 80%+。 - 取样铁律：试模须跑 ≥200 模后取样（热平衡），收缩率用实模稳态值反推，不能查表。 - 量产稳定性：CpK <1.33 不稳定 / 1.33–1.67 合格 / ≥1.67 稳定；精密件（±0.02 mm）需 S136 淬火+随形水路+分区模温；模具精度寿命 ≥ 年需求量 1.5 倍。 - 排气槽深度：0.02–0.03 mm（防困气飞边）；动定模温差 >5℃ 查水路。

做一、核心结论时，哪些参数必须先定下来？

成败九成由材料配对决定：收缩率差 <0.3%、熔融温差 ≥30–40℃（基材熔点须高于包覆层）；界面优先承受剪切而非剥落；再用机械互锁（凹槽/筋/倒扣/燕尾）兜底。硬-硬包覆易混色/飞边，需谨慎。经济拐点约 5–10 万件/年。

二、RTV 硅胶真空复模（条目 4）常见的失败模式有哪些？

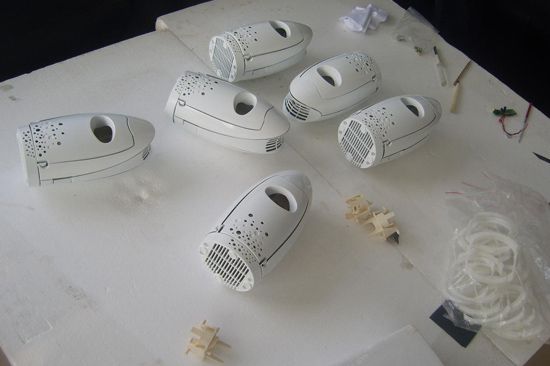

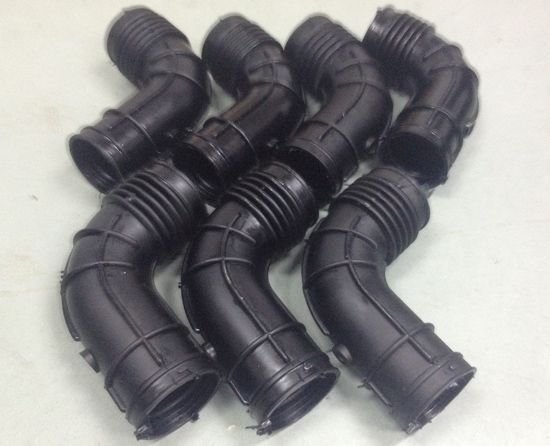

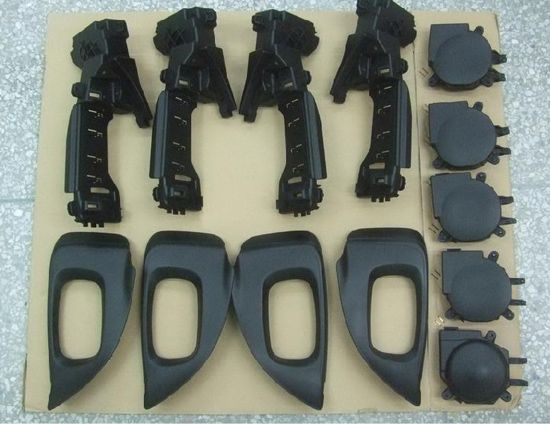

"3D 打印与开钢模之间"的小批量桥接档：母模（SLA/SLS/CNC）→ 硅胶软模 → 真空浇注双组份 PU。 维度：硅胶复模、铝模快速注塑、钢模注塑。 单模可复件数：15–50 件、100–1000+ 件、10 万+。 交期：3–7 天（加急 48h）、2–3 周、30–90 天。 单件成本：约 SLA 的 30–50%、中等、量产最低。 100 件单价：¥80–120、—、¥280–420。 1000 件单价：¥40–55、—、¥42–58（持平）。 3000 件单价：—、—、¥18–25（胜出）。 材料：热固 PU/环氧（**非真热塑**）、标准热塑性塑料、标准热塑性塑料。 - 与注塑交叉点：约 800–1500 件（50–200g 件）；>5000 件复模基本无优势。 - 边界风险：不能用于长期结构件/医疗终端使用件；单模 20–30 次后型腔磨损、尺寸漂移超差。 启示：把硅胶复模做成"3D 打印与开模之间的中间档"明码标价；与 b02"3D 打印 vs 注塑临界点 100–500 件"合并，形成"3D 打印 → 硅胶复模 → 铝模 → 钢模"完整工艺阶梯。

苏州工业设计知库站 · 点评

把CMF设计从“能做出”推进到“能稳定量产、能讲清价值”，正是工业设计服务的核心增量。建议企业以量化指标（成本、减重、良率、周期）作为方案取舍的准绳，必要时联动逆向扫描与检测能力做闭环验证。
