工业 CT 把工件"内部"变成可量化数据：一次扫描即获内外完整形貌，是唯一能无损测封闭内腔/装配体内部/孔隙/壁厚的方案。 指标：数值、备注。
一句话：CMM 管"测得准"（高精度少量特征/GD&T），光学扫描管"测得全"（全表面点云/逆向/比对）；良好逆向工程整体精度约 ±0.025mm。 技术类型：测量精度、适用、局限。 结构光（蓝光/白光）：0.01 – 0.05 mm、中小复杂曲面、高反光件（喷粉）、环境光敏感、大件需拼接。 激光（线/三角/跟踪）：0.02 – 0.1 mm、大型工件、现场在线、暗色物体、边缘锐角噪点。 工业 CT：±0.005 mm、内部结构、封闭内腔、孔隙、设备贵、节拍慢。 接触式 CMM：0.001 – 0.005 mm、高精度几何公差、规则特征、慢、点稀、压软件。 良好逆向整体精度：≈ ±0.025 mm、清洁未磨损件、受扫描法/件况/拟合判断限制。 数据获取效率 / 重建误差：+40% / ±0.02mm、规范校准 + 路径优化、AI 辅助特征识别。 选型边界：扫描不适合高精度小孔位置度/微小同轴度；CMM 不适合复杂曲面大面积/薄壁软件。实操：高反光/透明/深色件喷显影剂（钛白粉，后无损清除）、标志点拼接、恒温避光。 启示：制定"零件特征 → 测量手段 → 精度承诺"选型卡，避免"一台上扫描仪包打天下"。
方法：采集原理、典型精度、典型耗时、能看到内部？。 **结构光**：投射光栅图案，相机从图案畸变三角测量表面高度、小件可到 ~0.01 mm（10 μm）、每帧数秒，整件数分钟、❌ 仅表面。 **激光**（手持/臂载/长距）：扫掠激光线或点，相机三角测量位置、手持/臂载 ~0.02–0.05 mm；长距 mm 级、实时扫掠；数分钟至约 1 小时、❌ 仅表面。 **工业CT**：样件在 X 射线束中旋转，从数百至数千张投影重建三维体、约 4 μm（小件）至 100+ μm（大件/高密）、通常 1–4 小时以上（含重建）、✅ **完整内部几何**。 精度对标（含接触式参考） 方法：精度、适用。 结构光/蓝光：±0.01 mm、适合 ≤500 mm 零件，高密点云。 激光：±0.025 mm、大件、深腔；铸件锻件复杂曲面。 工业CT：±0.005 mm、唯一能采内部几何的方式。 CMM 接触式：±0.002 mm、基准参考；慢且点稀，关键基准与形位公差首选。 为什么CT不怕反光：CT 读的是材料密度，不是表面反射率 —— 所以它不在乎零件是光泽、黑色还是透明。
CMM 能力 = ISO 10360 精度分级 + 重复定位 + 恒温隔振环境。接触式测量补"全尺寸计量报告"短板。
指标：数值、备注。 CMM 接触精度：0.5–3 μm、单点。 3D 扫描系统精度：25–30 μm、白光/蓝光。 便携扫描精度：0.020–0.050 mm、手持。 扫描 vs CMM 速度：快 50%+、全表面。 表面覆盖率：80%+、扫描主导。 法定/CNAS 报告：CMM 为主、强监管行业。
把逆向测绘从“能做出”推进到“能稳定量产、能讲清价值”，正是工业设计服务的核心增量。建议企业以量化指标（成本、减重、良率、周期）作为方案取舍的准绳，必要时联动逆向扫描与检测能力做闭环验证。
手持式激光扫描仪的标称精度多在零点零几毫米，但实际精度受工件表面状态、环境和拼接次数影响，反光、深色、透明件需要喷粉处理，工程上通常按零点一毫米量级来使用。要求高的配合面不建议只靠扫描数据，要用三坐标或量具复测关键尺寸后再建模。

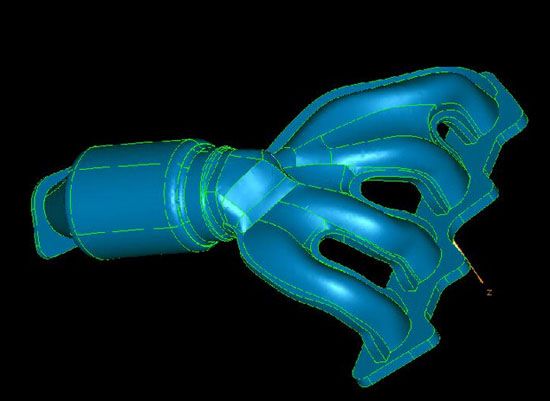

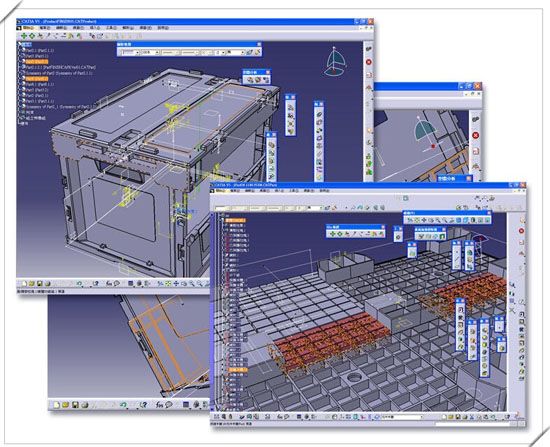

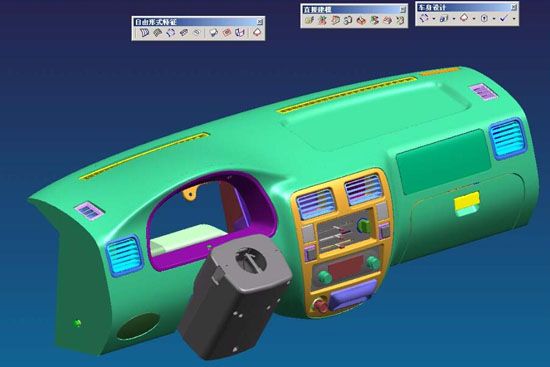

不能直接用。点云是海量离散点，需要经过降噪、补洞、对齐坐标系、封装成网格，再在三维软件里按特征重新建模，才能得到可用于加工或开模的数模。直接把点云转成三角面片去开模，面片不光滑、无法编辑，几乎没有工程价值，这也是逆向测绘必须配建模工序的原因。
要分三层看：尺寸、公差这类客观事实不受保护；产品的技术方案受专利保护，照抄可能构成侵权；外观造型受外观设计专利保护，整体摹仿风险最高。相对安全的做法是用于自家停产件复制、维修修复或兼容性重新设计，并且造型上做实质性改动、留存设计过程稿。
