逆向测绘里三坐标测量机 CMM 的精度体系与校准

CMM 能力 = ISO 10360 精度分级 + 重复定位 + 恒温隔振环境。接触式测量补"全尺寸计量报告"短板。

关键参数

• 精度分级：普通型 2.5+L/300 μm；高端 0.7+L/400 μm；中图 Mars MPEE≤(1.5+L/333)μm - 重复定位：≤0.4μm（ISO 10360-2）；航空叶片型面 ≤0.005mm（龙门式） - 结构：花岗岩基座 + 陶瓷横梁 + 气浮导轨 + Renishaw 测头；光栅分辨率 0.1μm - 环境：恒温 20±1℃、梯度 ≤0.5℃/h、振动 <0.01mm/s；测力 0.1–1N（钛≤0.1N） - 软件：PC-DMIS / Calypso，支持 GD&T 全项评价；医疗件须符合 FDA 21 CFR Part 11 - 产业：汽车占 CMM 需求 ~40%；新能源企 20 台节拍 90 秒/件

• 精度分级：普通型 2.5+L/300 μm；高端 0.7+L/400 μm；中图 Mars MPEE≤(1.5+L/333)μm - 重复定位：≤0.4μm（ISO 10360-2）；航空叶片型面 ≤0.005mm（龙门式） - 结构：花岗岩基座 + 陶瓷横梁 + 气浮导轨 + Renishaw 测头；光栅分辨率 0.1μm - 环境：恒温 20±1℃、梯度 ≤0.5℃/h、振动 <0.01mm/s；测力 0.1–1N（钛≤0.1N） - 软件：PC-DMIS / Calypso，支持 GD&T 全项评价；医疗件须符合 FDA 21 CFR Part 11 - 产业：汽车占 CMM 需求 ~40%；新能源企 20 台节拍 90 秒/件

对业务

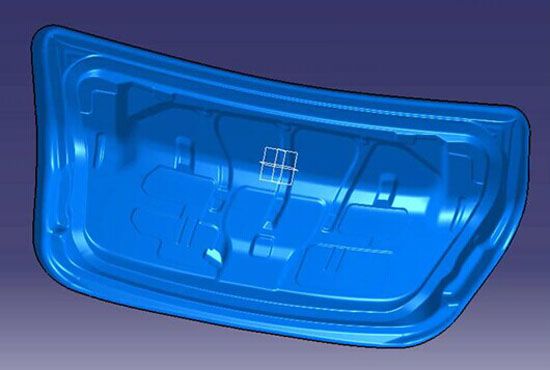

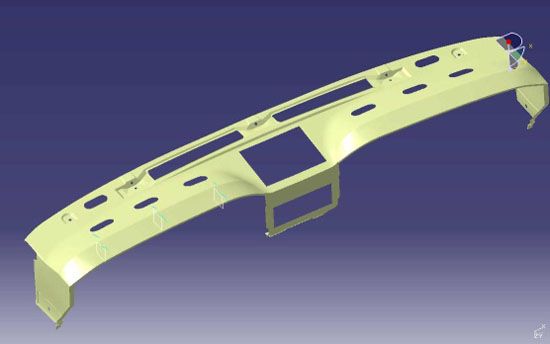

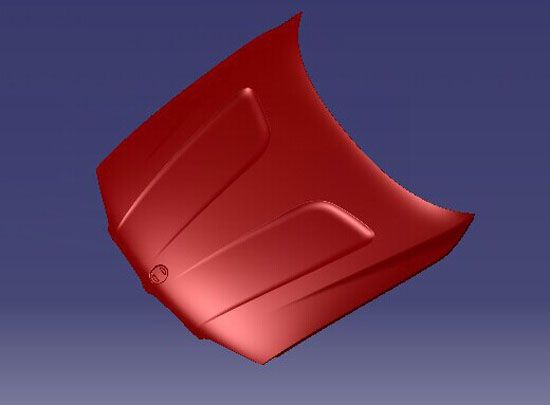

打包"光学扫描（形貌）+ 工业 CT（内部）+ CMM（全尺寸）"三件套，出 ISO 10360 口径精度报告与 GD&T 评价，区别于只交付壳模型同行。

参考资料

百度爱采购百科、中图仪器 ybzhan.cn、Test Gage Insight、telectronichub.com

把逆向能力从“能做出”推进到“能稳定量产、能讲清价值”，正是工业设计服务的核心增量。建议企业以量化指标（成本、减重、良率、周期）作为方案取舍的准绳，必要时联动逆向扫描与检测能力做闭环验证。

CMM 的精度指标怎么读？

长度测量误差 MPEE=(1.5+L/300) μm、重复精度 ±1 μm、探测误差 MPEP 不大于 1.7 μm；恒温 20±2℃ 并补偿材料膨胀系数。校准周期通常 12 个月，超期数据不可作为验收依据。

测头与采点策略怎么定？

红宝石测头 φ2–8 mm、单特征取点 4–12 个、矢量点间距不大于 0.5 mm、扫描速度 5–50 mm/s。薄壁与软材需降接触力，防止测头压陷引入系统误差。

CMM 报告怎么读才不被忽悠？

看实测值加减公差、形状公差（圆度/圆柱度）与位置度分开、RPS 基准一致；超差件需复测排除测头磨损与温度漂移，确认是真实超差还是测量异常。

CMM 与扫描的投入建议？

中小厂优先 CMM（5 万–50 万）保终检，大批量质检上在线扫描；先算单件检测成本与不良流出损失，再决定设备投入，避免为低频需求买贵设备。

CMM 在逆向与量产质检里的实战组合怎么搭？

逆向阶段用 CMM 抽检关键尺寸做基准复核，量产阶段按 AQL 2.5 抽检、关键特征 100% 全检；单件检测 3–15 min，年用量大于 5 万件时设备摊薄成本低于外发检测，建议把 CMM 纳入首件与末件双确认，避免批量漂移累积超差。

CMM 测量不确定度怎么评估才可信？

按 ISO/IEC 17025 做 MSA，GRR 不大于 10%、扩展不确定度 k=2 覆盖 95% 置信；测头补偿半径、探针标定与温度漂移是三大误差源，报告须附不确定度说明，关键验收以实测加减不确定度后仍在公差带内为准。
