点云到 CAD 的精度由扫描、配准、建模三环串成，单环误差控制在 0.02–0.05mm、整体偏差目标 ±0.1mm，模型才能直接用于改型、检具与模具，而不是只看个外形。
蓝光扫描单点精度常见 ±0.02–0.05mm，受视角遮挡产生空洞，需 4–8 个站位拼接。反光与透明件要喷显影粉，粉厚控制在 5–10μm 以内，否则整体偏大。点间距取 0.05–0.2mm 兼顾细节与数据量。
先贴标志点做粗配准，再用 ICP 精配准收敛到 0.01mm。相邻站位重叠率要 ≥30%，重叠不足会局部翘曲。配准后整体 RMS 应 <0.03mm，超差要重扫而非强行缝合。

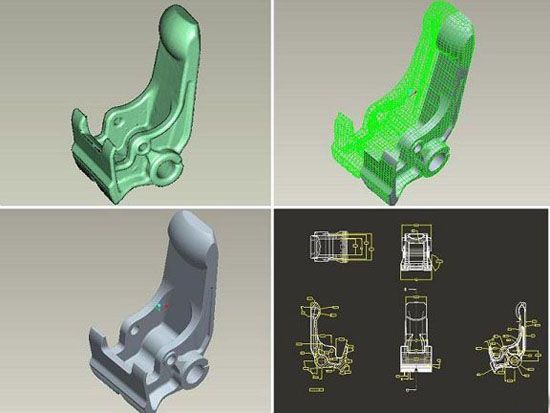

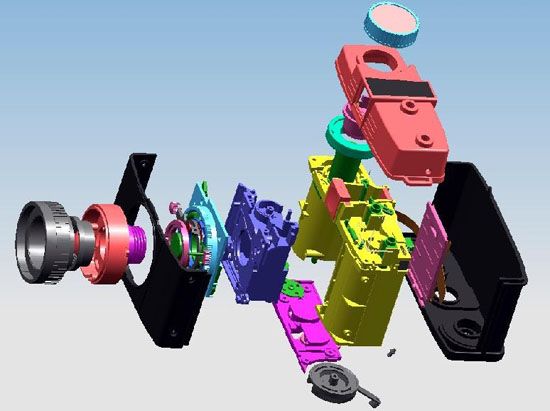

曲面拟合优先用公差带建模：允许偏差设 ±0.05–0.1mm，硬特征（孔、平面、轴）用约束拟合而非自由曲面。圆孔直径按实测中值并回贴图纸整数，避免把扫描噪声当真实形状。
用色差图比对点云与 CAD，最大偏差点标注并确认是否落在功能公差内。出具偏差报告（最大/平均/RMS）比单纯给模型更有用，下游模具与质检据此放行。

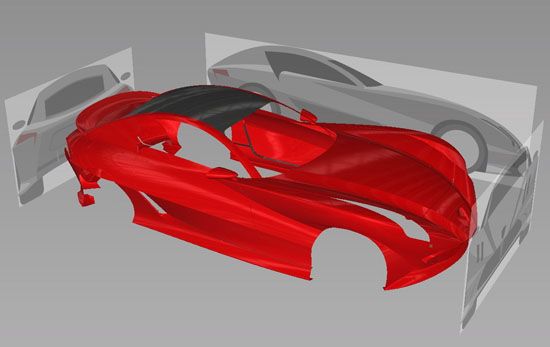

错误一是把扫描噪声当真实形貌，拟合出锯齿；二是硬特征用自由曲面替代，孔变椭圆、平面变微凸。正确做法：平面/圆柱用约束拟合，只有自由曲面用 NURBS，公差带设 ±0.05–0.1mm。
百万级点云先体素降采样到 0.1–0.2mm 间距，保留特征边；重复区域用泊松抽稀。降采样后色差 RMS 变化应 <0.01mm，否则丢细节。最终模型面数控制在下游软件可流畅编辑的量级。
报告含：设备与精度、站位与重叠率、配准 RMS、建模公差、最大/平均偏差、偏差云图。关键尺寸回贴图纸整数并标注"逆向值±测量不确定度"，下游模具据此放收缩与余量。
孔径、轴径按实测中值回贴整数图纸，并标注"逆向值±测量不确定度（通常 ±0.05mm）"；螺纹、键槽等标准特征直接套标准，不按扫描反推。这样下游开模放收缩与余量有据可依。
一是重叠率不足导致局部翘曲，重扫补站；二是未去支撑残留致孔洞，用填空修补；三是把软件平滑当真实，翘曲被美化。交付前用原始点云（非平滑网格）比对，才不会被"好看"骗。
结论三档：可用（偏差全在公差内）、可用需备注（个别点超差但不影响装配）、不可用（超差影响功能需重扫）。下游据此放行或打回，避免"看着还行"式模糊签收导致后期扯皮。
重叠率不足致局部翘曲就补站重扫；支撑残留致孔洞用填空修补；软件平滑美化出的"好看"要警惕，交付前用原始点云（非平滑网格）比对才不被骗。把这几条写进逆向 SOP，返工率能从三成降到一成以内。
结论分三档：可用（偏差全在公差内）、可用需备注（个别点超差不影响装配）、不可用（超差影响功能需重扫）。下游据此放行或打回，杜绝"看着还行"式模糊签收，后期扯皮几乎归零，模型可信度也更高。
把逆向测绘能力从"能扫出"推进到"能量化可用"，正是工业设计服务的核心增量。精度链要一段段算预算，最后整体才有数，否则模型漂亮却装不上。
手持式激光扫描仪的标称精度多在零点零几毫米，但实际精度受工件表面状态、环境和拼接次数影响，反光、深色、透明件需要喷粉处理，工程上通常按零点一毫米量级来使用。要求高的配合面不建议只靠扫描数据，要用三坐标或量具复测关键尺寸后再建模。
不能直接用。点云是海量离散点，需要经过降噪、补洞、对齐坐标系、封装成网格，再在三维软件里按特征重新建模，才能得到可用于加工或开模的数模。直接把点云转成三角面片去开模，面片不光滑、无法编辑，几乎没有工程价值，这也是逆向测绘必须配建模工序的原因。
要分三层看：尺寸、公差这类客观事实不受保护；产品的技术方案受专利保护，照抄可能构成侵权；外观造型受外观设计专利保护，整体摹仿风险最高。相对安全的做法是用于自家停产件复制、维修修复或兼容性重新设计，并且造型上做实质性改动、留存设计过程稿。
