三维扫描逆向建模与工业 CT 要点
苏州工业设计知库站
2026-10-27 10:22:19
0 次浏览
「一、三维扫描逆向建模·精度分级与设备选型」该如何对比与选型？
- 精度分级（按价位）：消费级（1 万内）0.1–0.5mm；中端商用（1–10 万）0.03–0.1mm；工业计量级（10 万+）0.01–0.03mm。
- 手持高精度代表：思看 SIMSCAN-S Gen2 最高 0.015mm（球度 0.025、平面 0.035，ISO 10360，560g 全无线）；3DeVOK MT Gen2 0.03mm；KSCAN-E 实测 0.020mm（CNAS），829 万次/秒。
- 跟踪式大件：TrackScan-P 1.5m 内 0.025mm、486 万次/秒；深色碳纤维成功率 82%→95%；冲压件检测 4h→40min（+83%）。
- 选型门槛（先临/TCT Asia 2026）：≤0.1mm 用常规手持；≤0.02mm 用 FreeScanUEPro2；≤0.01mm 用 OptimScan 固定式蓝光。
- 溯源：CR-Scan Raptor Pro（CNAS 0.018mm）扫黑色硅胶密封圈点云完整率 93.7%；FreeScan Omni 扫 2.4m 前纵梁拼接误差 <0.028mm，可导出 GB/T 19056 XML 接入质量系统。
二、工业 CT 无损检测·内部维度
- 标准：ASTM E1570-2022、ISO 15708-2022、GB/T 35385-2017。
- 检测项：孔隙 ≤50μm（航天）、装配间隙 ≤0.1mm、焊缝气孔率 ≤3%、复合材料分层 ≤0.5mm²；尺寸公差 ±5μm（ISO 10360-7）、薄壁壁厚 ≤±0.05mm、逆向建模 ≤0.02mm、圆度/平面度 ≤0.01mm。
- 精度量级：微焦点 CT 2–10μm（小件/薄壁压铸/新能源塑胶）；普通 10–50μm；大/厚重金属 50–200μm+。三坐标接触 0.5–3μm（仅外部）。
- 公式与设备：CT 测量机精度约 (3.5+L/50)μm 或 (2.5+L/100)μm，空间分辨率 4μm；ZXVoxel C 系统 5.0μm，穿透 30mm 钢、最大直径 400mm。
- 成本时效：设备 $200k–$1M+，按机时报价；单次含重建 1–4h+。唯一能测内部（通道/孔隙/装配）的方法。

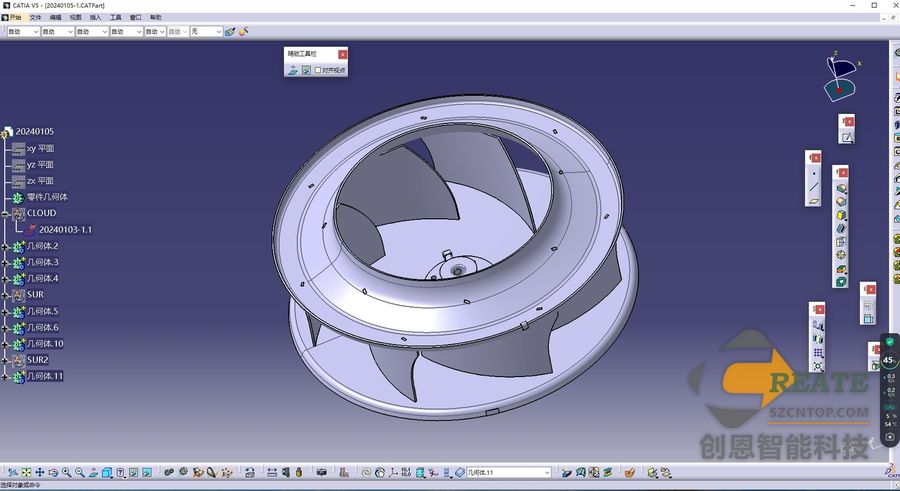

三、点云→NURBS 曲面重建软件链
- 软件分层：工业级首选 Geomagic Wrap/Design X、PolyWorks、CAXA 3D ReDesign、Siemens NX、ZEISS INSPECT、3D INSVISION（计量院认证）。
- 能力量化：Geomagic 曲面识别 98.7%（ISO 10360）；CAXA 复杂曲面一次重建合格 96.7%；NX 门板模具修复一致性 +41.3%。
- 四阶链路：①去噪（邻域 0.3mm、标准差 2.0）②多视角配准（ICP <0.03mm）③网格封装（泊松 0.05–0.1mm）④曲面重建（12 类标准几何体→STEP AP242）。

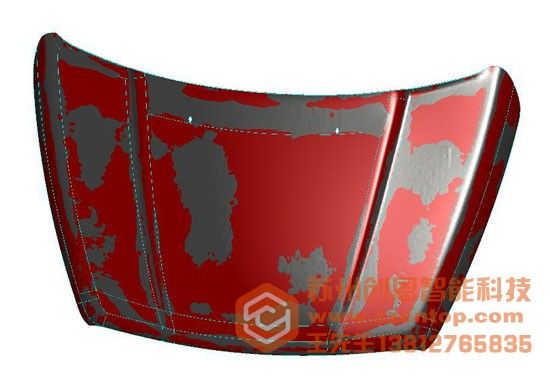

- 偏差闭环：ZEISS INSPECT 拼接 <0.03mm，GD&T 分析 + CpK 报告（GB/T 18780.1-2022）；金属支架实战整体偏差 <0.05mm，周期 ~3 天 vs 手工 2–3 周。
苏州工业设计知库站·点评
把逆向能力从“能做出”推进到“能稳定量产、能讲清价值”，正是工业设计服务的核心增量。建议企业以量化指标（成本、减重、良率、周期）作为方案取舍的准绳，必要时联动逆向扫描与检测能力做闭环验证。
常见问题（FAQ）
三维扫描的精度到底能到多少？
手持式激光扫描仪的标称精度多在零点零几毫米，但实际精度受工件表面状态、环境和拼接次数影响，反光、深色、透明件需要喷粉处理，工程上通常按零点一毫米量级来使用。要求高的配合面不建议只靠扫描数据，要用三坐标或量具复测关键尺寸后再建模。

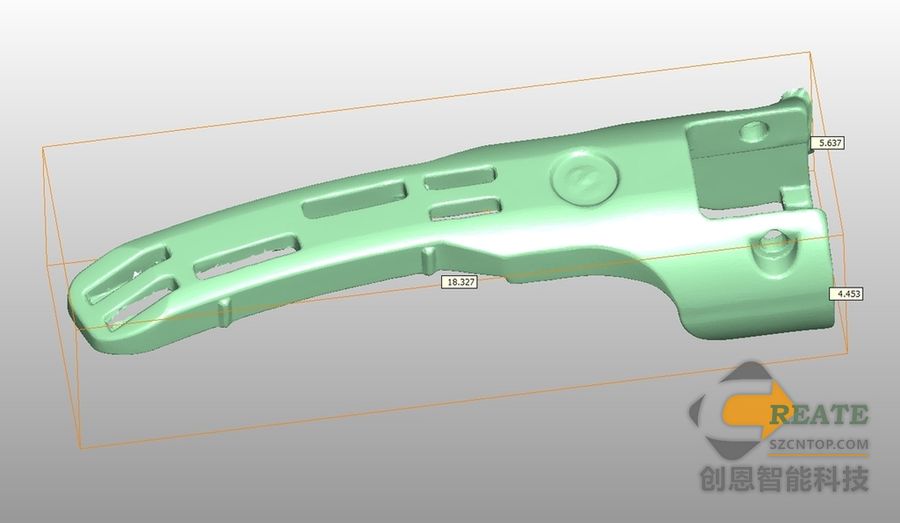

扫描出来的点云能直接用吗？
不能直接用。点云是海量离散点，需要经过降噪、补洞、对齐坐标系、封装成网格，再在三维软件里按特征重新建模，才能得到可用于加工或开模的数模。直接把点云转成三角面片去开模，面片不光滑、无法编辑，几乎没有工程价值，这也是逆向测绘必须配建模工序的原因。
逆向测绘会不会侵犯别人的知识产权？
要分三层看：尺寸、公差这类客观事实不受保护；产品的技术方案受专利保护，照抄可能构成侵权；外观造型受外观设计专利保护，整体摹仿风险最高。相对安全的做法是用于自家停产件复制、维修修复或兼容性重新设计，并且造型上做实质性改动、留存设计过程稿。
