实战踩坑：踩坑记录（现象 / 原因 / 对策 / 设计落地建议）
- K1. 反光/透明件扫描丢面
- 现象：金属反光件、玻璃/透明件扫描出现大面积空洞、点云缺失。
- 原因：激光/结构光被镜面反射或穿透，传感器收不到回波。
- 对策：喷显影粉/贴参考点/调偏振，透明件先覆膜或涂蓝膜；多视角补扫融合。
- 设计落地建议：特可特沃接单前先做『可扫性预判』，反光透明件报价含前处理工时，避免现场翻车。 来源：工业设计知识库/案例
- K2. 点云噪声致 NURBS 拟合偏差
- 现象：拟合曲面与实物偏差大，后续 CNC/3D 打印装不上。
- 原因：原始点云含飞点噪声、标靶误差，直接拟合未做去噪与精度验证。
- 对策：先去噪+抽稀，分块拟合控制残差（≤0.05mm），用色差图比对实物。
- 设计落地建议：逆向交付件必须附『精度比对报告』，把测绘做成可验收资产。 来源：工业设计知识库/案例
- K3. 工业 CT 伪影致内部尺寸误判
- 现象：CT 重建内部特征（壁厚/孔隙/内腔）出现条带、暗斑或尺寸偏差，据此逆向建模后实物装不上或强度判定错。
- 原因：射线硬化、散射、运动伪影，或 voxel 过大、密度对比低，未做标准样块校准与双能量校正。
- 对策：扫描前做密度校准（HU 曲线）与标准样块验证，用滤波/双能量/慢扫降伪影，可疑区切面人工复核，关键内部尺寸 CMM/剖切比对。
- 设计落地建议：CT 逆向交付件必须附『伪影排查记录+标准样块校准+不确定度』，把内部测绘做成可信赖资产而非"看见即准"。 来源：工业设计知识库/案例
常见问题（FAQ）

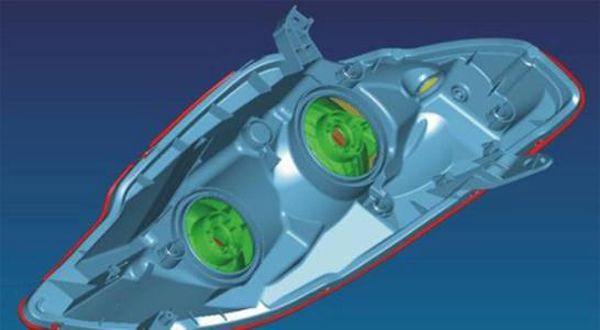

三维扫描的精度到底能到多少？
手持式激光扫描仪的标称精度多在零点零几毫米，但实际精度受工件表面状态、环境和拼接次数影响，反光、深色、透明件需要喷粉处理，工程上通常按零点一毫米量级来使用。要求高的配合面不建议只靠扫描数据，要用三坐标或量具复测关键尺寸后再建模。

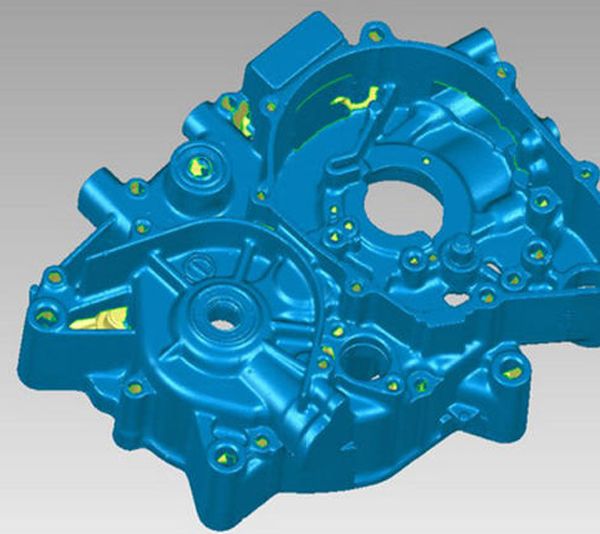

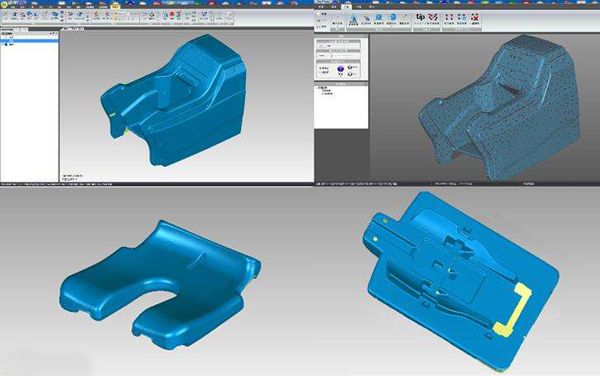

扫描出来的点云能直接用吗？
不能直接用。点云是海量离散点，需要经过降噪、补洞、对齐坐标系、封装成网格，再在三维软件里按特征重新建模，才能得到可用于加工或开模的数模。直接把点云转成三角面片去开模，面片不光滑、无法编辑，几乎没有工程价值，这也是逆向测绘必须配建模工序的原因。
逆向测绘会不会侵犯别人的知识产权？
要分三层看：尺寸、公差这类客观事实不受保护；产品的技术方案受专利保护，照抄可能构成侵权；外观造型受外观设计专利保护，整体摹仿风险最高。相对安全的做法是用于自家停产件复制、维修修复或兼容性重新设计，并且造型上做实质性改动、留存设计过程稿。
