产品结构设计：GD&T 基准体系与 MBD

• 三基准拟合顺序决定测量结果： - 第一基准：基准模拟体与被测要素 自由贴合。 - 第二基准：在 与第一基准理想方向关系 下贴合（ISO）。

如何把二、ISO 1101 vs ASME Y14.5 关键差异落到可量化的工程指标上？

• 原理相通、80–90% 相同；国标 GPS 与 ISO 同源。 - ISO：默认 独立原则，基准体系严谨。 - ASME：默认包容，系统应用 MMC/LMC（最大/最小实体要求） 实现公差补偿，经济性高。 - 同一零件不同体系可能判别不同 → 出图前必须定清标准。

做三、14 类形位公差 + MBD时，哪些参数必须先定下来？

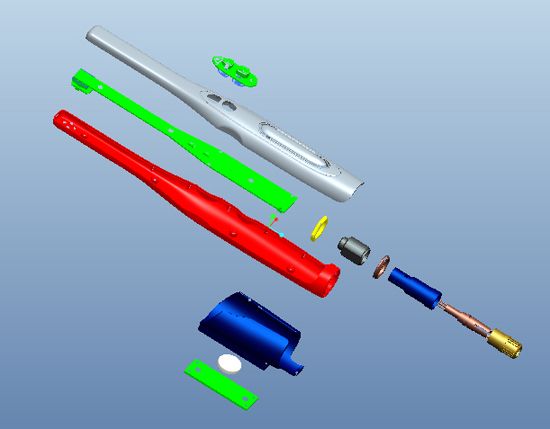

• 形状/方向/位置/跳动四类；线/面轮廓度与位置度特殊（可不带基准控相对位置）。 - ASME Y14.5M-2018 新增：移动基准、双边不对等公差、自由轮廓基准。 - CAD（SolidWorks/CATIA/NX）内置 GD&T 模块支持 MBD（模型定义）：公差直接标 3D 数模，驱动 CMM 检测——GD&T 落地终态。 - 误区：试模尺寸合格 ≠ 模具合格；须跑热平衡后取 ≥50 模、算 CpK≥1.33。

做四、业务启示时，哪些参数必须先定下来？

• 出图内置「GD&T 基准体系检查表」（标准选定 ISO/ASME、A/B/C 按装配工况设、关键特征带位置度/轮廓度、3D MBD 标注），减少下游 CMM 争议与返工。 - 配合光学扫描+工业 CT+CMM 三件套，形成"扫描建模→GD&T 出图→全尺寸计量"闭环。

如何把核心结论落到可量化的工程指标上？

分型线（Parting Line）决定外观良率与模具成本：witness mark 无法消除只能"藏"，五法则把缝放非外观面、对齐拔模、绕开密封圈、借其排气、顺便消滑块。

如何把关键数据落到可量化的工程指标上？

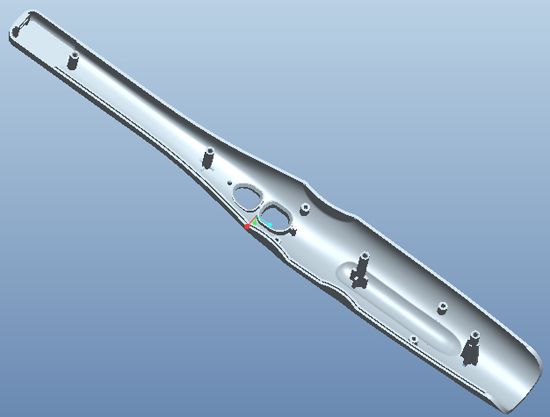

指标：数值、备注。 ABS 推荐壁厚：1.1–3.5 mm、—。 PA 推荐壁厚：0.7–2.9 mm、—。 PC 推荐壁厚：1.0–3.1 mm、—。 筋厚/壁厚：50–60%、防缩痕。 筋圆角：0.25–0.5 T、—。 凸台外径/螺丝径：≥2.5、—。 壁厚变化上限：≤20% 薄壁厚度、防翘曲。 缩水低风险阈值：筋厚比 ≤0.6、Fictiv。

如何把一、钣金折弯 DFM 七法则落到可量化的工程指标上？

• 内弯曲半径：通用 R=1.0t（AL5052/SPCC）；6061-T6 硬铝 R≥2.0t（可达 3.0t）；冷加工 SUS R≥1.5t。弯曲线垂直轧制纹理防裂（平行纹理最小半径降约 50%、裂纹风险大增）。 - 累积公差：单弯 ±0.20mm（电液同步 ±0.10）；3 弯 ±0.50mm；≥4 弯 ±0.60–0.80mm；禁跨多弯标 ±0.05mm 端到端。默认 ISO 2768-m。 - 最小法兰：V=8t 模口 4t+R，V=6t 约 3t+R；过短滑入 V 槽致角度偏差。 - 孔到弯：≥2.5t+R（2mm 板 R2→≥7mm）；槽 ≥4t+R；不足加 relief 或弯后钻孔。 - 七法则：孔距达标 / 最小法兰 / 折弯止裂口（≥1.5t 宽）/ 一致弯曲半径 / 弯曲顺序可达 / 纹理垂直 / 特征避开弯曲半径（≥3t 离切点）。 - 回弹：CRS 1–2°、SUS304 2–5°、6061-T6 3–5°；空气折弯过弯 2–5° 补偿；精密用压印/底模（模具费 +30–50%）。
