产品结构设计：激光透射焊接塑料连接 · 2026-09-26

激光透射焊接是塑料连接"无振、无飞边、隐形焊缝、气密"的高端路线，焊缝强度 85–95% 母材、热影响区仅超声 1/5，已在医疗/车灯/消费。

要点的验收口径该怎么定？

1. 原理：近红外（808–1064nm）穿透上层透光件，下层吸光（炭黑/IR 吸收剂）产热熔融；透光层透过率 >30%，吸收层 >70%，配合间隙 <0.15mm，压力 0.2–0.5MPa。 2. 性能：焊缝强度 85–95% 母材（胶接仅 50–70%）；热影响区 0.1–0.3mm（超声 1/5）；气密漏率 <10⁻³ mbar·L/s；最小焊缝 0.2mm，深度 0.5–2mm。 3. 设备/速度：定位精度 ±0.05mm，速度 1–20m/min（最快 20m/min）；功率 30–300W；中低功率 15–30 万，医疗级 50–100 万。 4. 工艺形式：轮廓 / 准同步（振镜）/ 同步 / 掩膜（微流控）。 5. 案例：车灯漏水率 3%→0.1%↓；良品率比超声高约 30%。

硬数据常见的失败模式有哪些？

指标：数值。 焊缝强度（占母材）：85–95%（胶接 50–70%）。 热影响区：0.1–0.3mm（超声 1/5）。 气密漏率：<10⁻³ mbar·L/s。 定位精度 / 速度：±0.05mm / 1–20m/min。 车灯漏水率：3%→0.1%↓。 设备价位：15–30 万（中低功）/ 50–100 万（医疗级）。

如何把适用范围落到可量化的工程指标上？

医疗无菌/密封件（输液器/透析器/胰岛素泵/微流控）、车灯/油箱传感、TWS 耳机仓/手表壳、光伏接线盒。

做设计落地建议时，哪些参数必须先定下来？

结构件连接工艺库补"激光透射焊"——与超声焊/摩擦焊/钎焊并列；对接需气密/无屑/隐形的医疗与消费电子客户，作高溢价连接方案。

一、基准体系（Datum Reference Frame）是 GD&T 灵魂常见的失败模式有哪些？

• 三基准拟合顺序决定测量结果： - 第一基准：基准模拟体与被测要素 自由贴合。 - 第二基准：在 与第一基准理想方向关系 下贴合（ISO）/ 还需保持位置关系（ASME）。 - 第三基准：与前两基准 都保持理想方向 下贴合。 - 顺序不同 → 坐标系不同 → 同一零件测值不同。 - 基准按"装配/加工/检验/设计"真实工况设定，目标：功能坐标、基准坐标、测量坐标三统一，相关公差累积最小。 - 第一基准要素自身要用形状公差控形，保证测量 repeatability 与功能稳定。

如何把核心结论落到可量化的工程指标上？

分型线（Parting Line）决定外观良率与模具成本：witness mark 无法消除只能"藏"，五法则把缝放非外观面、对齐拔模、绕开密封圈、借其排气、顺便消滑块。

如何把关键数据落到可量化的工程指标上？

指标：数值、备注。 ABS 推荐壁厚：1.1–3.5 mm、—。 PA 推荐壁厚：0.7–2.9 mm、—。 PC 推荐壁厚：1.0–3.1 mm、—。 筋厚/壁厚：50–60%、防缩痕。 筋圆角：0.25–0.5 T、—。 凸台外径/螺丝径：≥2.5、—。 壁厚变化上限：≤20% 薄壁厚度、防翘曲。 缩水低风险阈值：筋厚比 ≤0.6、Fictiv。

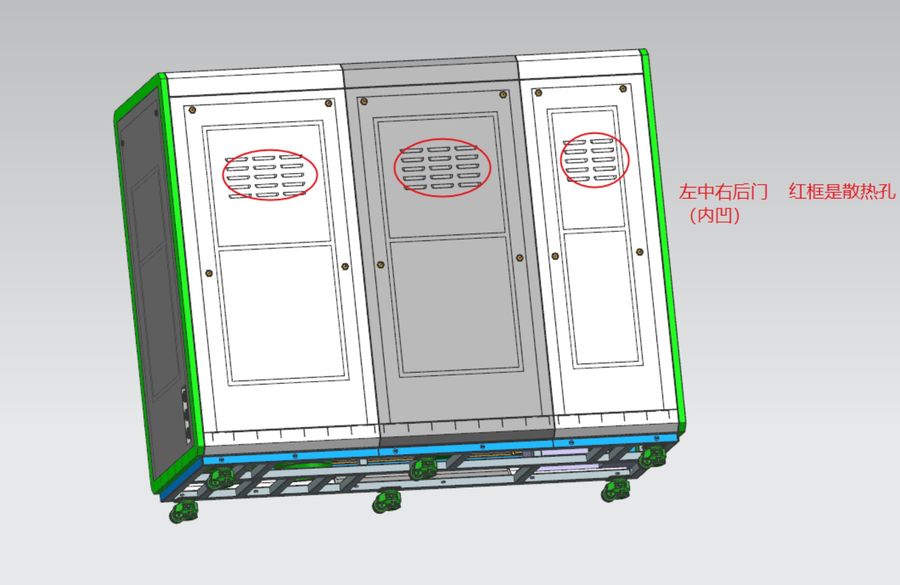

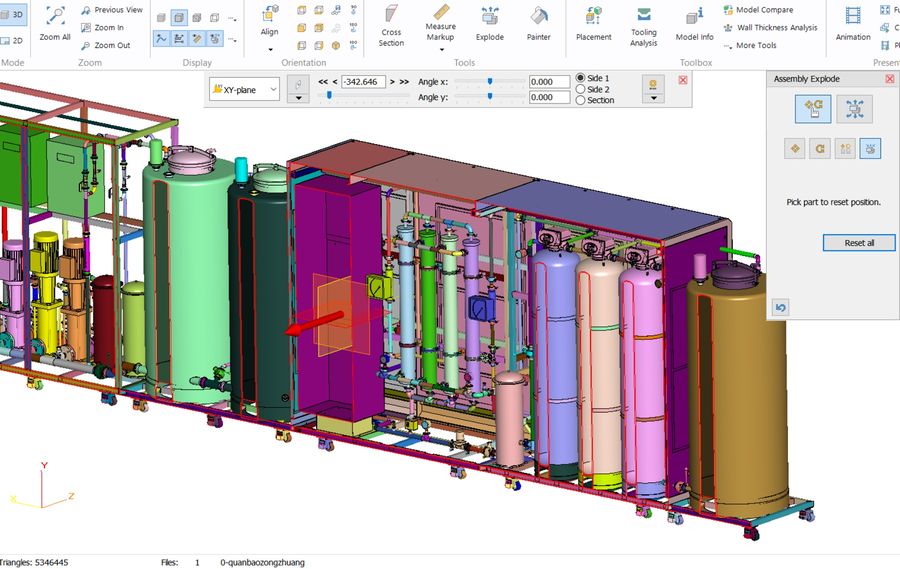

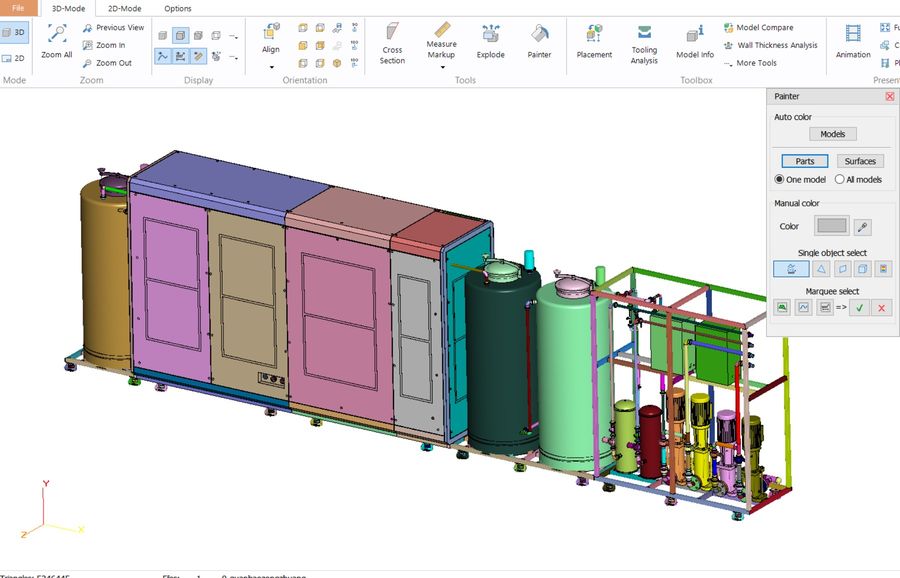

如何把一、钣金折弯 DFM 七法则落到可量化的工程指标上？

• 内弯曲半径：通用 R=1.0t（AL5052/SPCC）；6061-T6 硬铝 R≥2.0t（可达 3.0t）；冷加工 SUS R≥1.5t。弯曲线垂直轧制纹理防裂（平行纹理最小半径降约 50%、裂纹风险大增）。 - 累积公差：单弯 ±0.20mm（电液同步 ±0.10）；3 弯 ±0.50mm；≥4 弯 ±0.60–0.80mm；禁跨多弯标 ±0.05mm 端到端。默认 ISO 2768-m。 - 最小法兰：V=8t 模口 4t+R，V=6t 约 3t+R；过短滑入 V 槽致角度偏差。 - 孔到弯：≥2.5t+R（2mm 板 R2→≥7mm）；槽 ≥4t+R；不足加 relief 或弯后钻孔。 - 七法则：孔距达标 / 最小法兰 / 折弯止裂口（≥1.5t 宽）/ 一致弯曲半径 / 弯曲顺序可达 / 纹理垂直 / 特征避开弯曲半径（≥3t 离切点）。 - 回弹：CRS 1–2°、SUS304 2–5°、6061-T6 3–5°；空气折弯过弯 2–5° 补偿；精密用压印/底模（模具费 +30–50%）。
