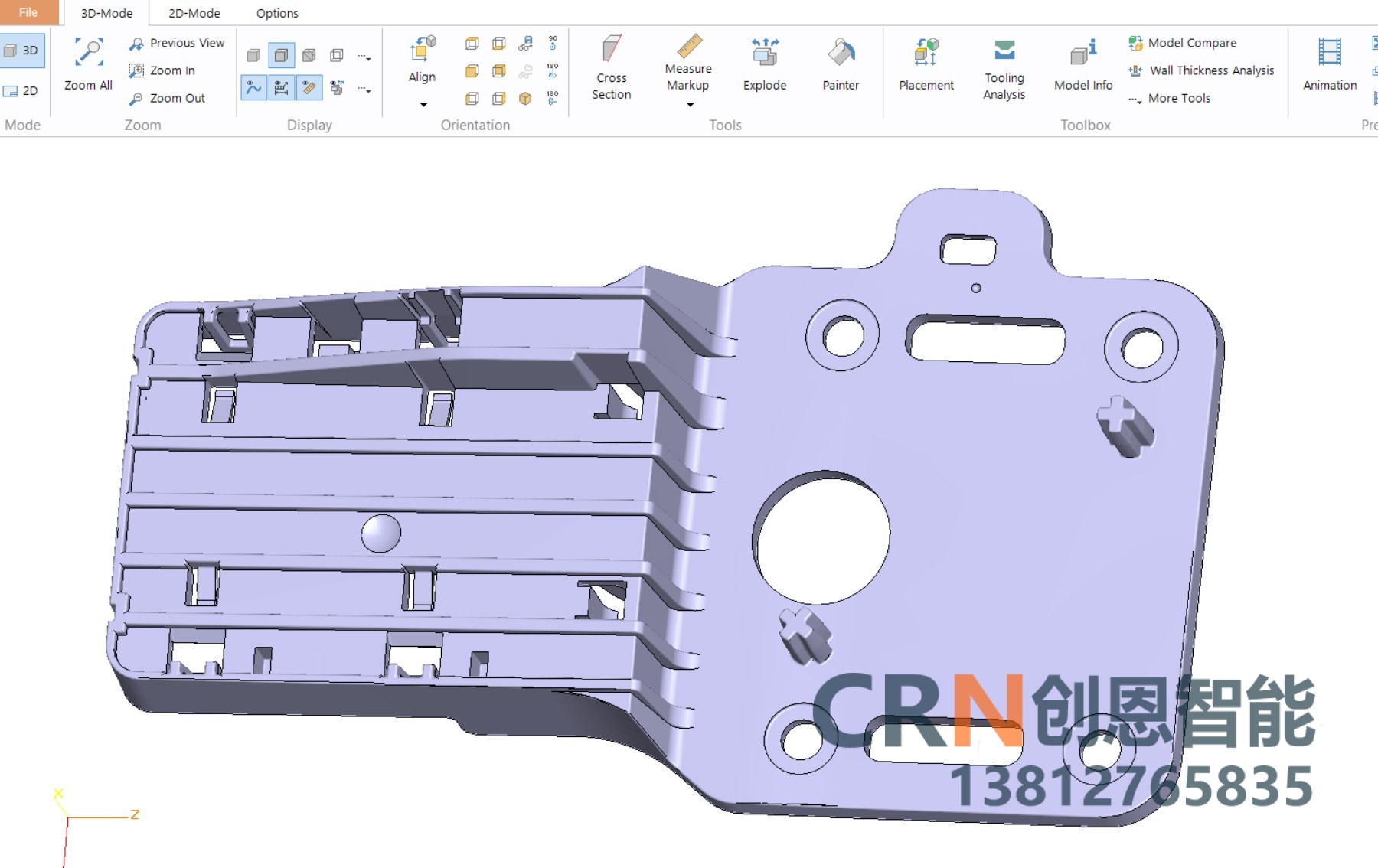

超级难搞的汽车配件尼龙材料的反变形设计

加强筋结构设计（平板防翘、提升刚性最经济方案）

1、筋条标准尺寸

• 筋厚 = (0.4～0.6)× 主体壁厚 t，严禁筋厚大于壁厚（筋位表面一定会缩水）
• 筋高度：最高≤3t；过高易产生困气、熔接痕
• 筋根部圆角 R=0.2t 卸力，筋条顶端做小倒角 C0.3～C0.5
• 筋条两侧拔模 0.25°~0.5°

2、布局规范

1. 长条平板采用十字筋、井字筋、放射筋，顺着熔体流动方向排布。
2. 壳体侧壁增加竖向筋，提升抗挤压变形能力。
3. 多条筋交汇位置开设工艺孔，避免堆积厚料产生缩水凹陷。
4. 筋不要紧贴产品外壁，保留少量距离，防止外壁对应位置显现筋痕。
5. 受力悬臂、卡扣背部增设加强筋，提升疲劳寿命。

Boss 柱（螺钉柱）结构要点

Boss 柱用于自攻螺丝、机牙螺丝锁紧，是断裂、缩水高发位置

1. 柱壁厚：0.5t～0.7t，柱外径≈1.8～2 倍孔径
2. 柱根部做大圆角过渡；柱外侧设计十字连接筋与外壁相连，分散应力、改善填充。
3. 柱顶面低于壳体外观面 0.3～0.5mm，规避表面缩水印记。
4. 空心 Boss 柱底部预留 0.8～1.2mm 封胶厚度，不可封胶过厚。
5. 多颗 Boss 柱阵列排布时，中间增加连接筋，防止柱子成型歪斜。
6. 玻纤增强 PA 料，Boss 柱必须加厚圆角 + 补强筋，自攻锁付不易开裂。
