汽车电子后视镜结构设计案例
苏州飓驰工业设计
2026-08-02 09:58:03
0 次浏览
汽车电子后视镜（CMS 流媒体电子外后视镜）整体结构设计
遵循GB 15084-2022、UNECE R46 法规、车规 ASIL-B 功能安全，整体分为车外摄像总成、车门折叠安装支架、车内显示总成、整车线束密封系统四大板块。核心设计纲领：气动外形降风阻、全工况 IP67/IP69K 三防、高温低温可靠散热、镜头主动除雾除冰、整车振动抗疲劳、结构冗余安全失效保护、整车 EMC 电磁屏蔽，同时兼顾量产注塑 / 压铸工艺、装车装配与售后维修性。
一、产品定位、工况痛点与对应结构方案
1、系统组成划分

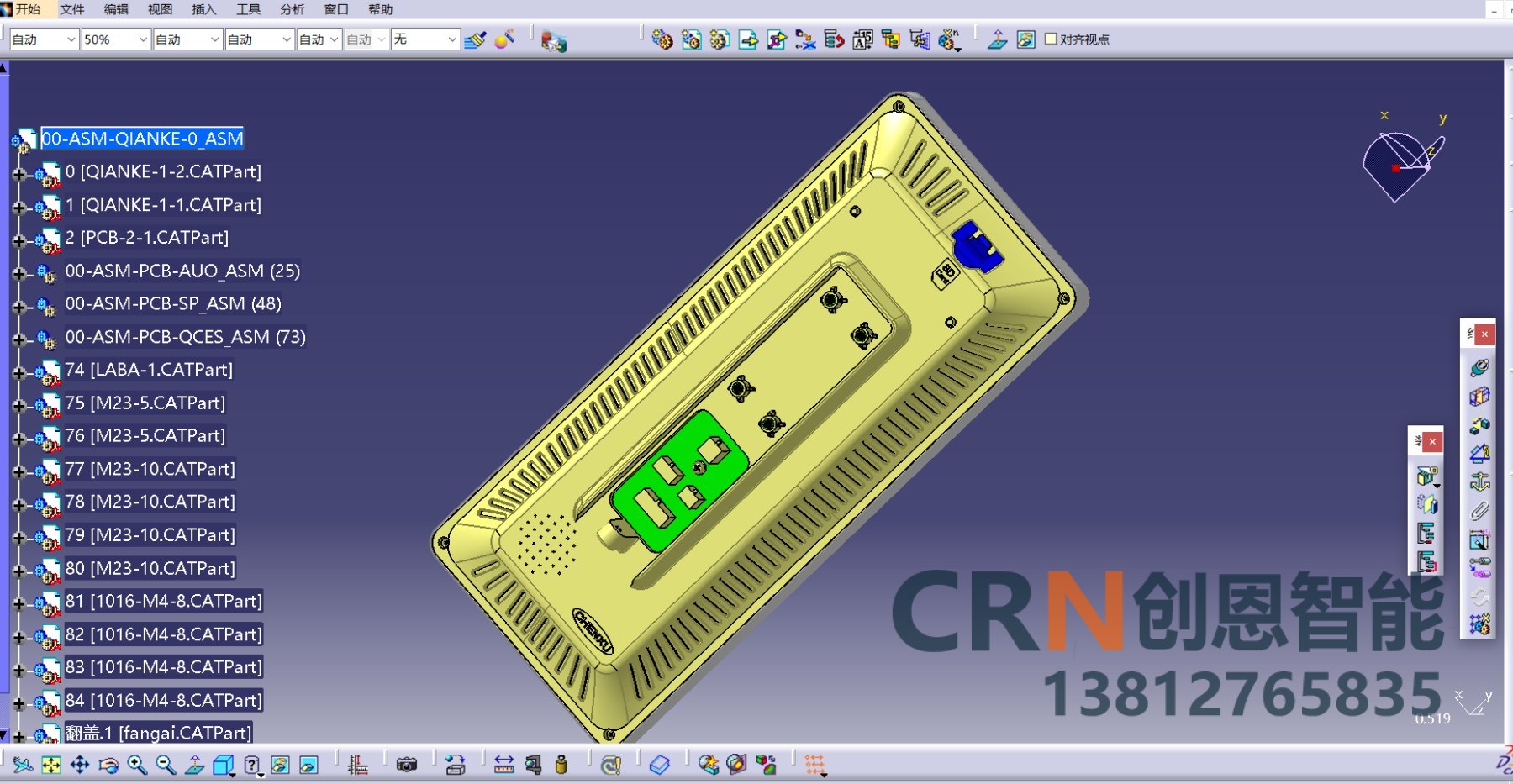

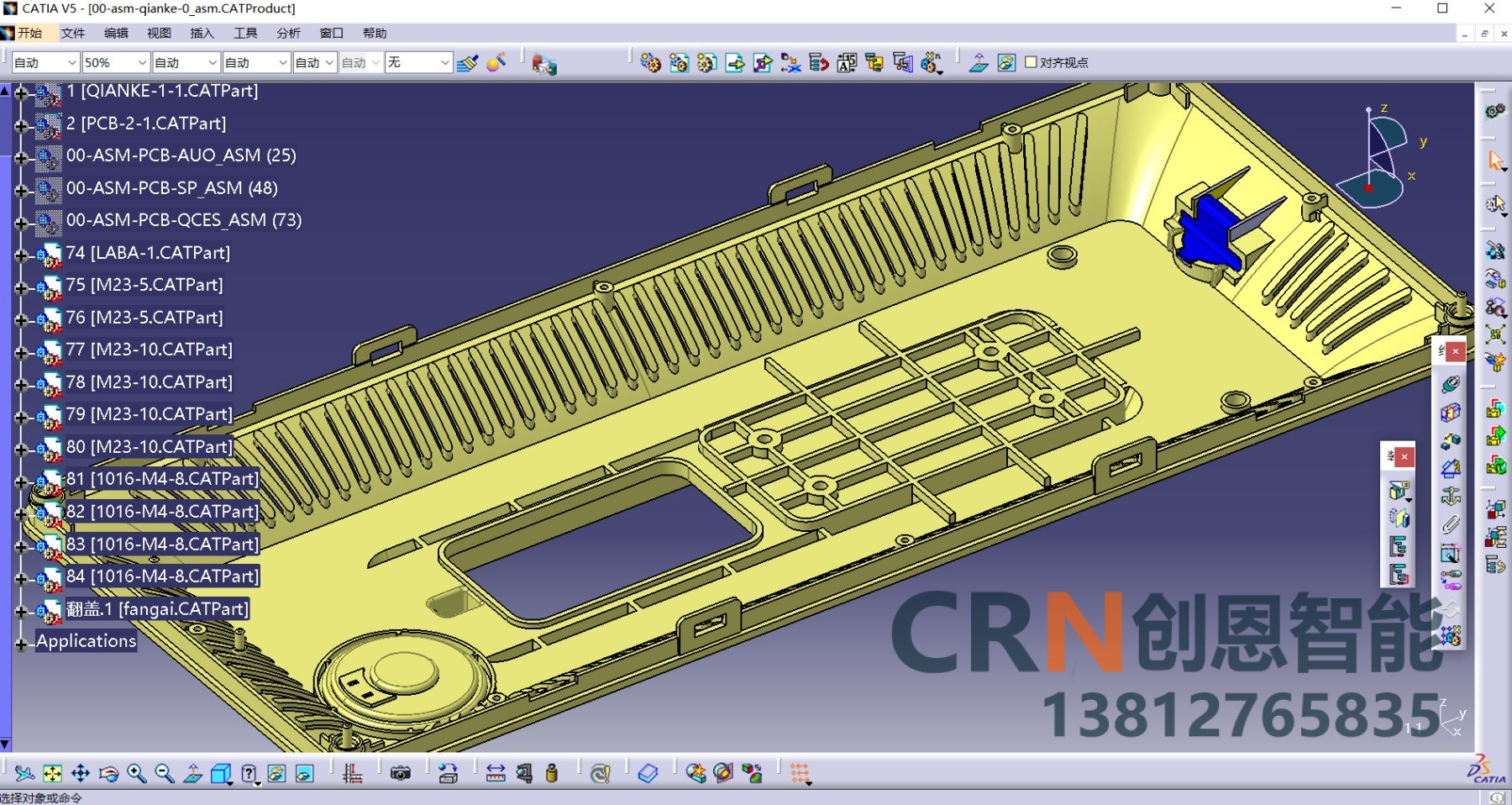

完整 CMS 系统：车外摄像头壳体模组 + 折叠执行机构总成 + 车门安装基座 + 车内 A 柱显示屏总成 + 防水车载线束 + 图像处理 ECU。传统后视镜仅光学反射件，电子后视镜是集光学、热管理、密封、电机传动、车载电子的一体化精密车载部件。
2、行业痛点与结构解决方案
表格
3、基础车规设计硬性指标
- 温区：工作温度-40℃～+85℃，存储 – 40℃～90℃；屏幕工作区间 – 20℃～70℃
- 防护等级：车外摄像主体IP67 标配，量产主流 IP69K（耐 80℃高压喷淋清洗）；车内显示屏 IP54 即可
- 振动耐久：10～2000Hz 随机振动，路试百万公里结构无松动、开裂
- 画面延迟：结构 + 电气总延迟＜60ms（法规上限 200ms）
- 机械寿命：折叠机构往复折叠≥50000 次无异响、卡滞
- 电气安全：ESD 接触放电 ±4kV、空气放电 ±8kV，浪涌、脉冲群满足车载 EMC 标准
- 功能安全：摄像系统达到 ASIL-B 等级，硬件双路冗余备份
