拓扑优化以载荷路径为约束重排材料分布，减重 20–60% 且保持刚度/强度；配合生成式设计可避免单独拓扑的刚度损失，已成
拓扑优化以载荷路径为约束重排材料分布，减重 20–60% 且保持刚度/强度；配合生成式设计可避免单独拓扑的刚度损失，已成机器人、航空航天结构件量产前置工序。
- 机器人：SR-165 上臂 −55.6%、IPR-1 框架 −50.15%、WABIAN-2R 大腿变密度法移除 48.5%（强度/刚度/频率不变）、末端执行器 1.4→0.73kg（−47.9%，3D 打印）、ARMAR III 胸腔 2.7kg（−40%，复合材料）、倍丰智能大小腿支架 −20%+ - PA6 滚轮：基线 1345g → 拓扑后位移 3.4→4.4mm（刚度损失）→ 生成式重排 848g（−37%）、位移 2.2mm（−35%）、安全系数 ~3.7 - 3U 卫星 AlSi10Mg PBF-DMLS：−53%（333→155g），满足 30Hz 基频 - PTC Creo 支架：1.189kg 经 6 阶段至保留 17.5% 重 0.261kg（最优） - 行星滚柱丝杠 IPRSM：体积 −30%、效率 +9–12%
把"拓扑优化 + FEA 验证"打包进结构服务，用"减重 30–60% + 刚度不降"量化话术对接机器人/航空/工业设备；与机器人 CMF、压铸/注塑选型形成"轻量化结构 NPI"菜单。
东方证券《人形机器人结构轻量化》；MDPI Materials 2026,19(16):3401；今日头条 7681824634249003535；ITEGAM-JETIA（PTC Creo）；MDPI Aerospace 2026,13(6):557

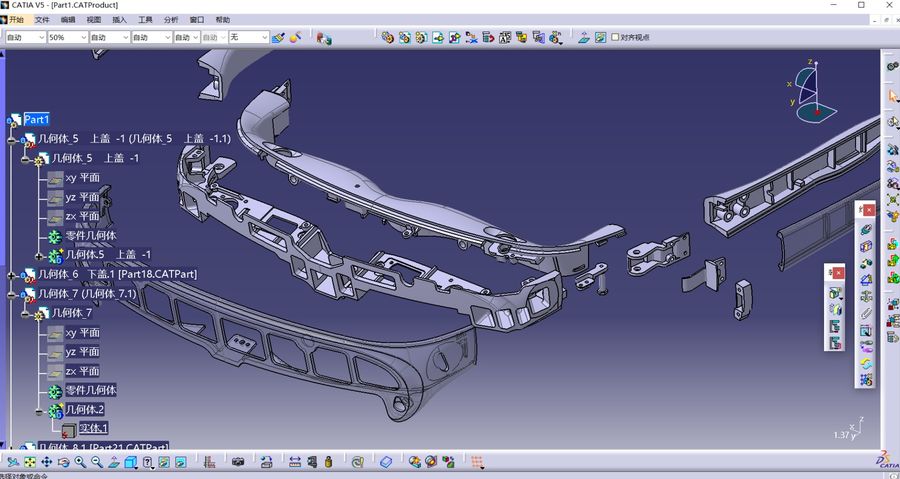

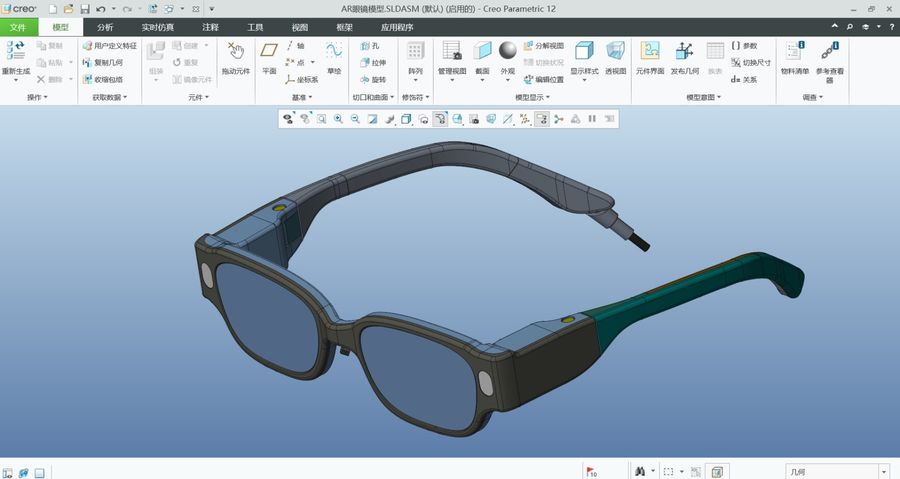

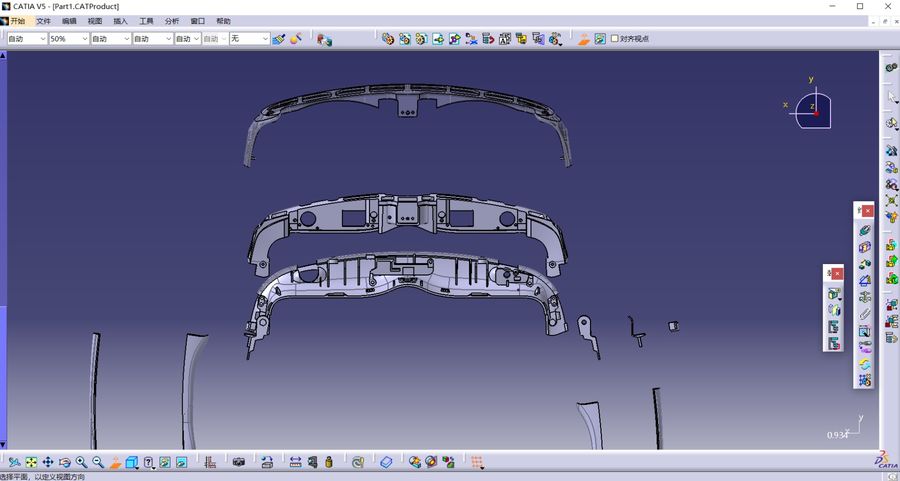

把结构设计能力从“能做出”推进到“能稳定量产、能讲清价值”，正是工业设计服务的核心增量。建议企业以量化指标（成本、减重、良率、周期）作为方案取舍的准绳，必要时联动逆向扫描与检测能力做闭环验证。
排在前三的是壁厚不均导致缩水、忽略拔模斜度导致脱模拉伤、加强筋设计不当导致表面凹陷。这三类的共同点是在外观阶段看不出来，到试模才暴露，修改成本已经很高。规避办法是结构细化时就把壁厚、斜度、筋位按材料与工艺规范逐条核对。
常见工程塑料的均匀壁厚多在一到三毫米，具体看材料流动性、零件大小和受力要求。关键不是取多少，而是均匀——厚薄过渡处要做渐变，否则冷却速度不一致会产生缩痕与翘曲。筋位厚度通常取主壁厚的一半左右，避免表面出现凹陷。
越早越好。可制造性设计的核心是让设计顺应工艺：分模线的位置、拔模方向、螺丝柱布局、装配顺序，这些在结构细化阶段就要定下来。等到开模前才做，能改的只剩局部圆角和斜度，成本与良率问题基本已经定型，此时再优化往往是加倍投入换小幅改善。
