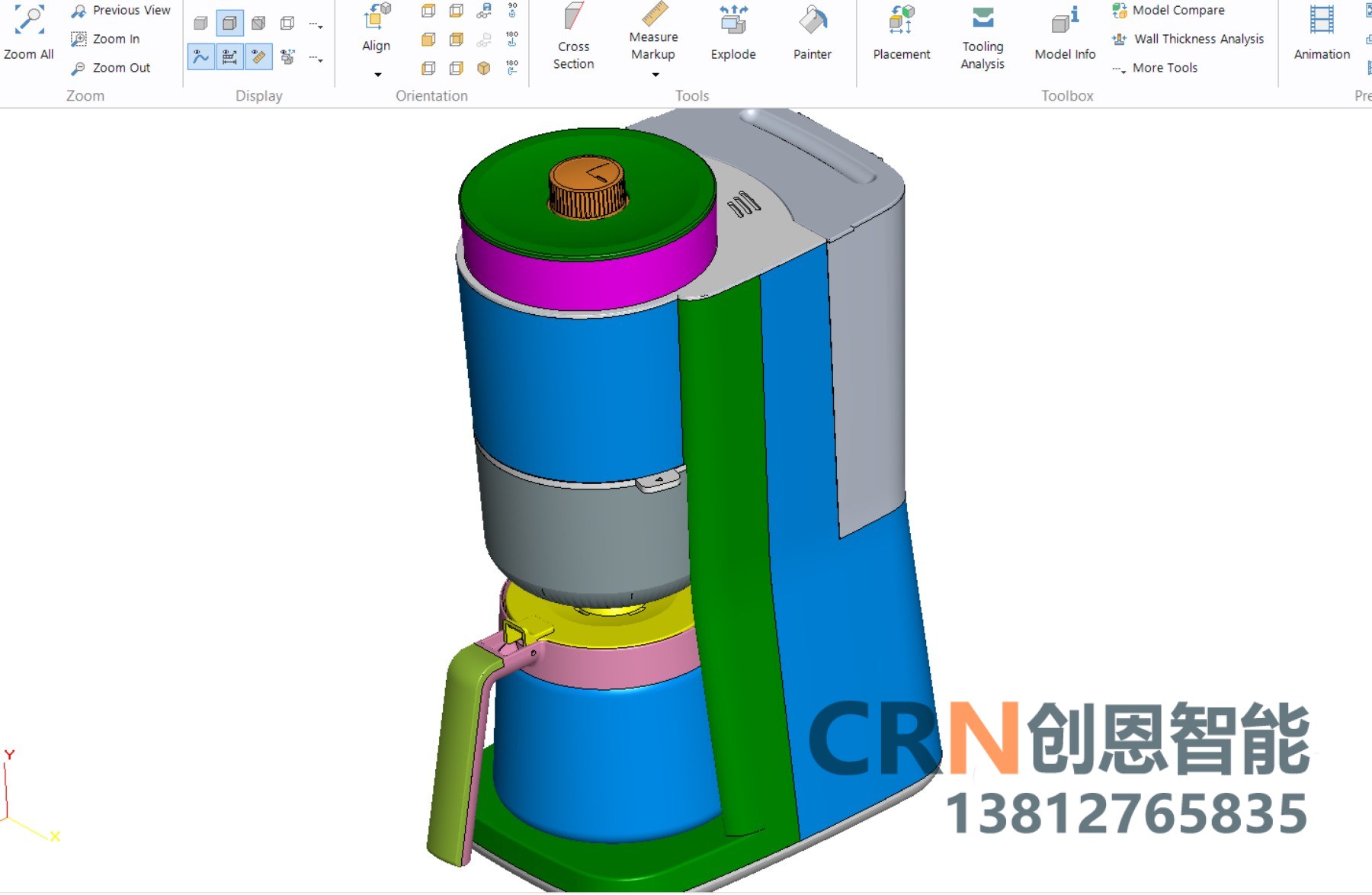

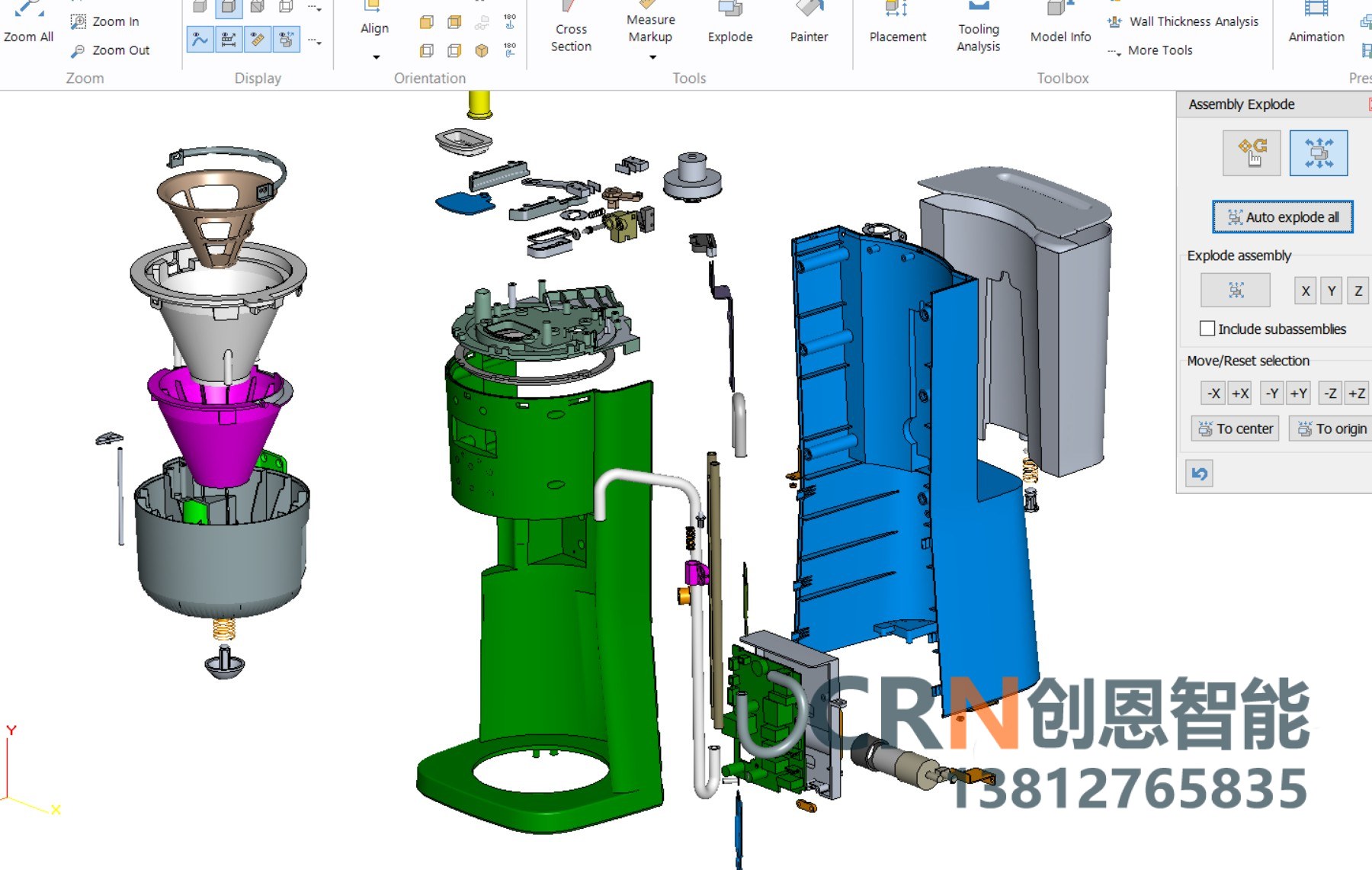

生活家电-全自动咖啡机结构设计

分层布局原则（干湿彻底分离，最关键布局逻辑）

1. 上层干区：咖啡豆仓、研磨电机、主控电路板、触控屏幕、变压器电源（所有弱电、功率器件）；
2. 中层湿区：冲泡单元、热水锅炉、蒸汽锅炉、水路阀体、奶泡管路；
3. 底层废水区：集水盘、废渣盒、废水导流槽、排水接口。 干湿区间加装隔水挡板 + 滴水导流坡面，水汽、溅水无法侵入电气区域，大幅降低短路、电路板腐蚀故障率。

接水盘、咖啡渣盒做抽拉导轨限位结构

水路系统设计（漏水、水垢、压力安全三大痛点）

1、水路耐压与管材选型

• 高压萃取水路：PA 尼龙高压管、不锈钢硬管，耐受 15～20bar 萃取压力；蒸汽管路使用不锈钢波纹管，耐高温 150℃以上。
• 常温进水、排水管路：食品级硅胶管，禁止回收橡胶管路。
• 所有管路接头采用卡箍锁紧 + 锥面密封，接头点位集中布置，便于后期检修。

研磨系统结构设计

1. 刀盘材质：锥刀 / 平刀选用淬火不锈钢，耐磨不易钝化；研磨间隙步进电机微调，粗细档位分级可调，适配意式、美式不同萃取需求。
2. 研磨仓密封结构：豆仓底部设置防尘、防飞粉胶圈，研磨粉尘不外溢污染机身内部；豆仓配置光电缺豆检测。
3. 减振降噪：研磨电机加装橡胶减振套，研磨腔体内部增设吸音结构，高速研磨噪音控制在合理区间。
4. 防结块：豆仓内壁做防挂料斜面，潮湿咖啡豆不会粘附仓壁下料不畅。
