一、核心外观设计原则(医疗台车硬性准则)

2. 术中无干涉:整体外轮廓收窄、圆弧化,不蹭无菌单、不挡医生站位、不磕碰手术床。

3. 低视觉干扰:无花哨造型、无高亮反光、无艳丽配色,适配层流手术室白光环境,降低医护视觉疲劳。

4. 功能显性化:收纳、散热、理线、移动、制动功能通过形态自然表达,不做无效装饰。

5. 统一医用秩序感:线条竖向规整、面体干净,适配全院医疗设备视觉体系。

二、整体形体造型设计(主基调)

1. 整体轮廓:竖向极简方正+全域大圆弧

摒弃传统台车生硬直角、凹凸繁杂结构,采用竖向修长比例,提升专业精致感,同时减少占地面积。全车所有外露棱角统一做 R3~R5 大圆弧倒角,包含柜体边角、台面边缘、立柱端头、层板四角,彻底杜绝划伤医护、勾扯无菌敷料、积灰藏污的问题。

柜体立面以大平整面为主,少开孔、少凹凸、少分体拼块,视觉一体连贯,符合高端医疗设备的克制美学。

2. 比例关系(通用最优比例)

机身高宽比控制在 2.6:1~3:1,竖向拉伸、横向收窄,适配手术室狭窄通道、床边走位,移动灵活不笨重。

台面高度贴合医护站姿操作:设备承载台面 950–1050mm,符合人体平视操作高度,无需弯腰、低头。

底部离地间隙≥120mm,方便清洁机器人、拖把深入清扫,无底部卫生死角。

三、分区域外观细节设计

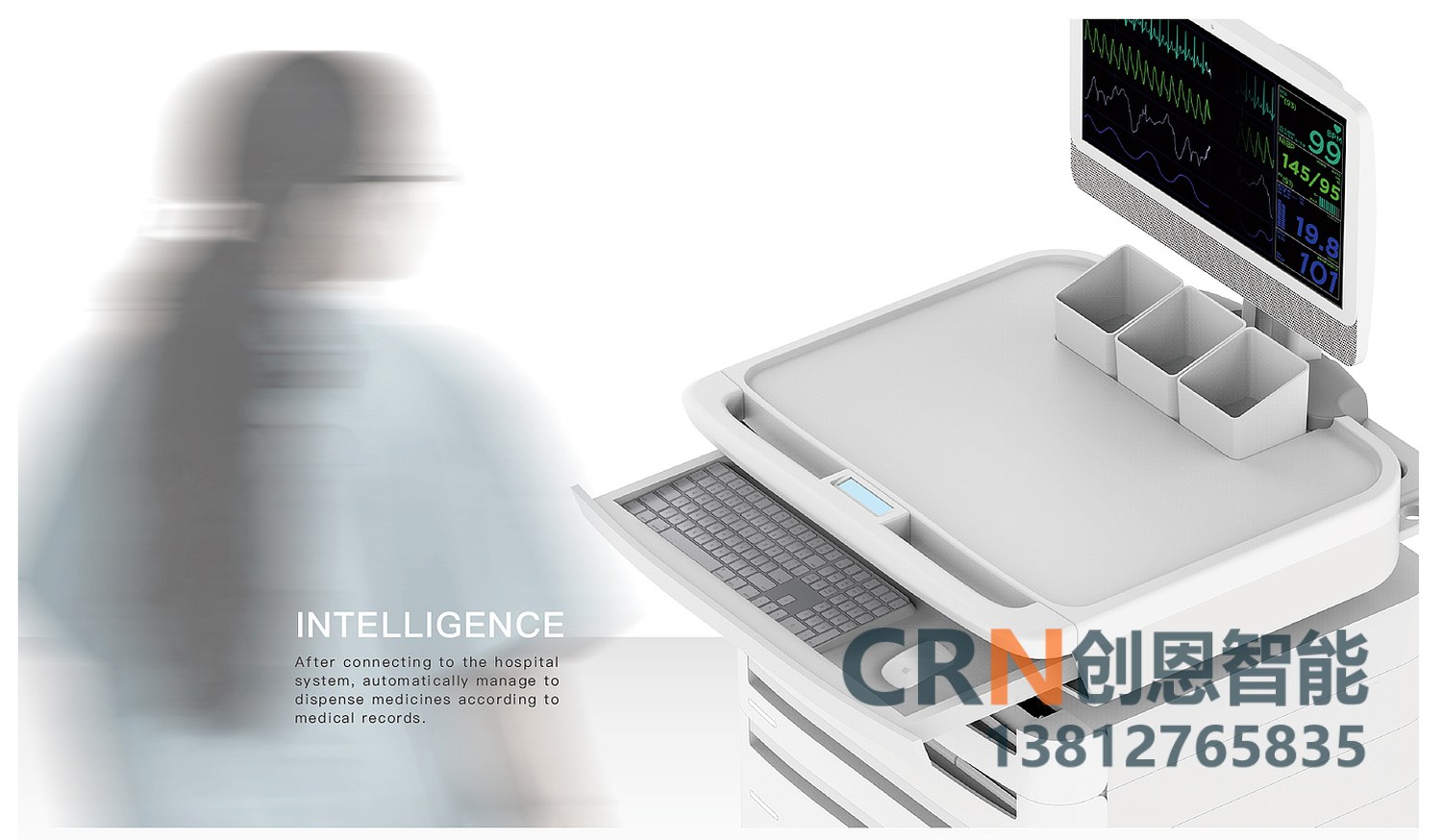

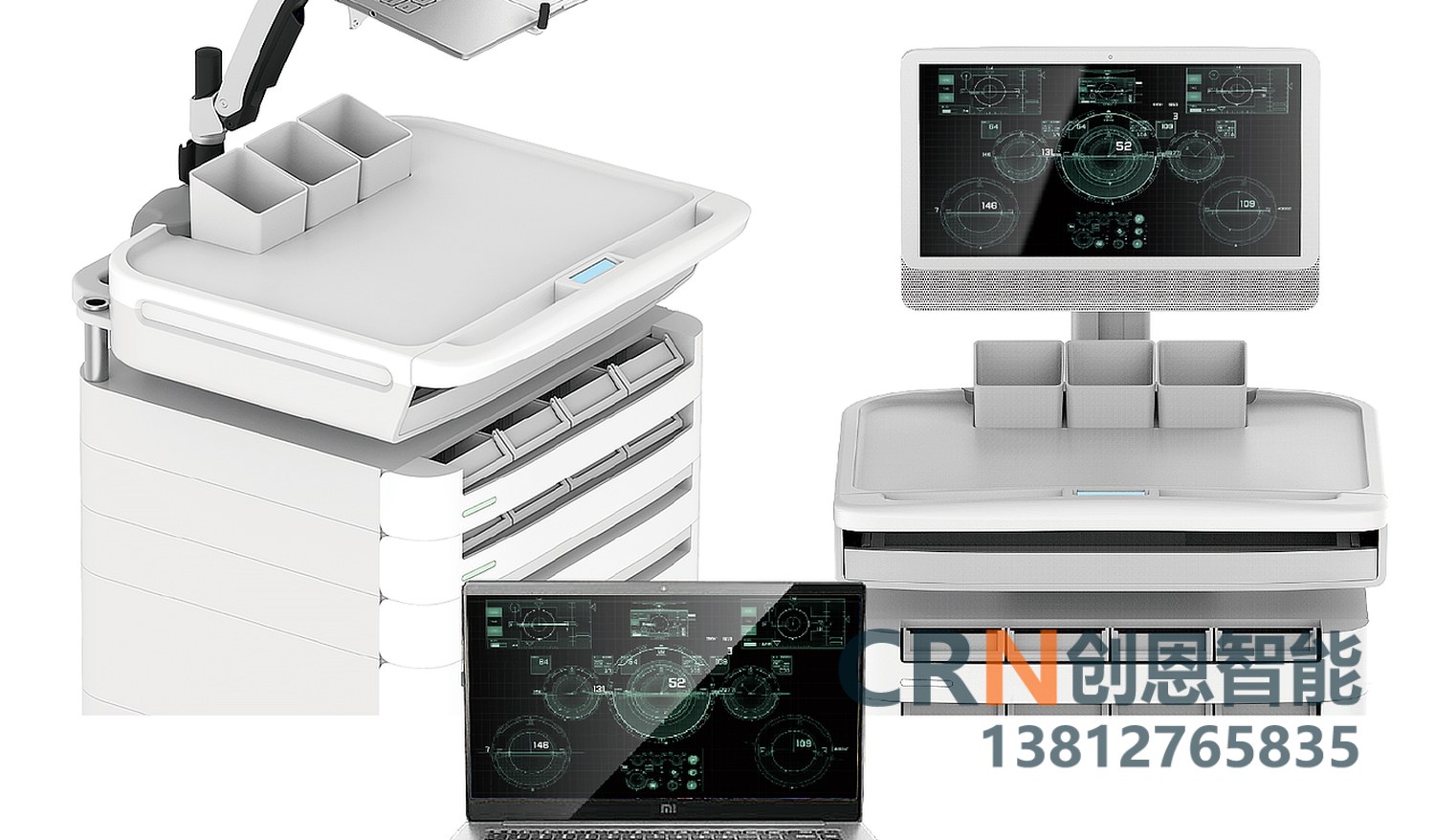

1. 顶部设备承载台面

造型:微斜面设计,台面整体向后倾斜 3°~5°,可防止消毒液、血液积液向前流淌污染操作区,液体自然向后导流。

边缘:一体式加高围边(高度15–20mm),圆角过渡,防止主机、手柄、耗材滑移掉落,无尖锐凸起。

表面:纯平无缝面板,无螺丝、无开孔,优先做前置下沉式设备安装位,保证台面完整洁净。

2. 中部柜体/柜门区域(核心收纳区)

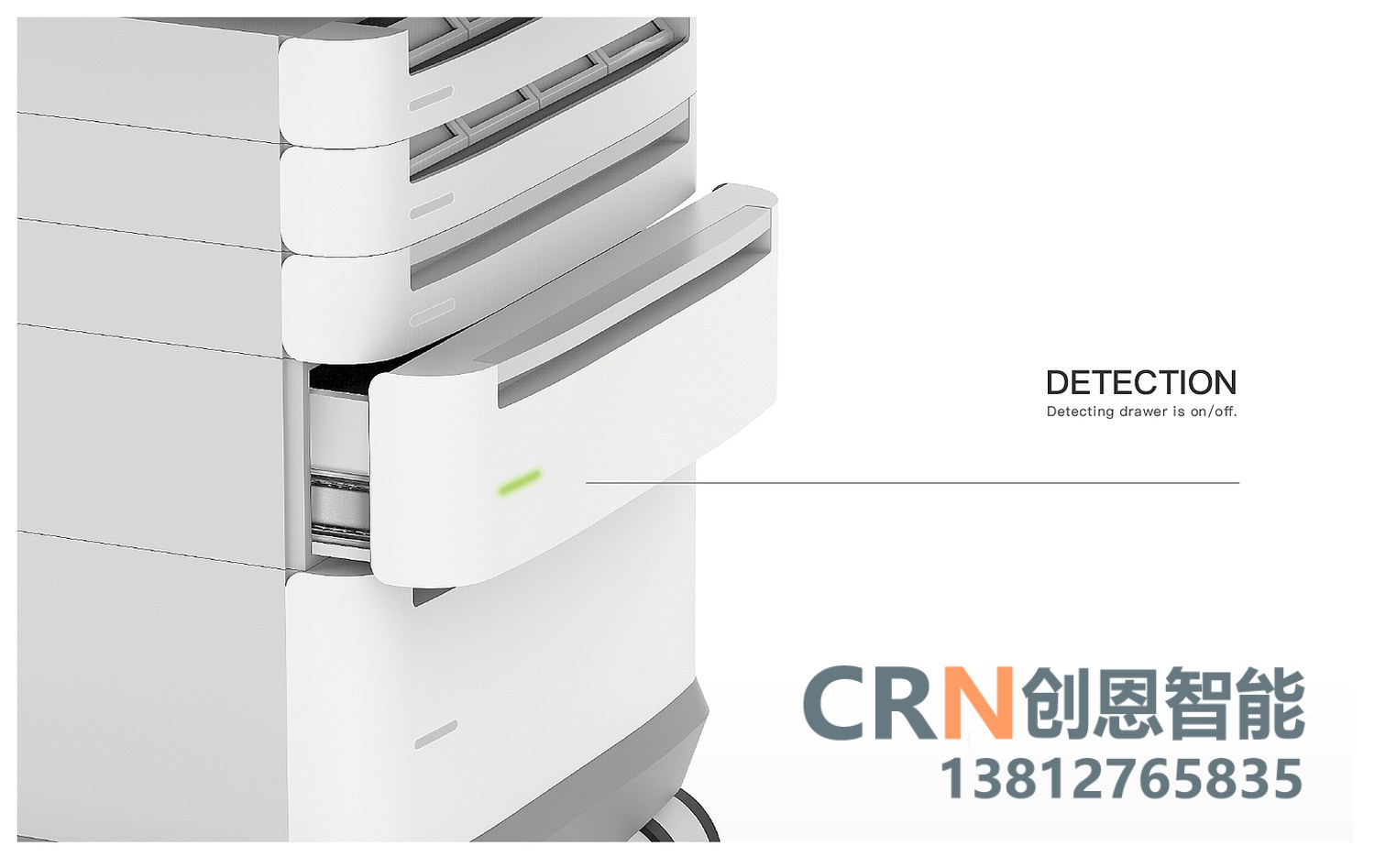

柜门采用整片隐缝平整门体,拒绝传统凹凸门框、外露拉手,保证立面绝对平整。

开门方式优选:隐形反弹按压式开门,无外露把手,避免积灰、磕碰,同时方便戴无菌手套操作。

拼缝控制:柜门与柜体缝隙均匀细密,控制在0.5mm以内,平齐无缝,杜绝污物嵌入缝隙。

功能分区外观可视化:可采用局部浅灰磨砂透视窗(低透),既能直观判断内部耗材、工具收纳状态,又不破坏整体简洁性,避免全透明的杂乱视觉。

3. 立柱与支撑结构

采用一体式圆弧立柱,替代传统方管直角立柱,无积灰死角、无锐利棱边。

立柱与柜体、台面衔接处做顺滑过渡曲面,无断层、无突兀拼接,整机一体感极强。

隐藏式加强筋设计:结构加强筋内置,外观无外露凸起,兼顾结构强度与极简外观。

4. 底部基座与脚轮区域

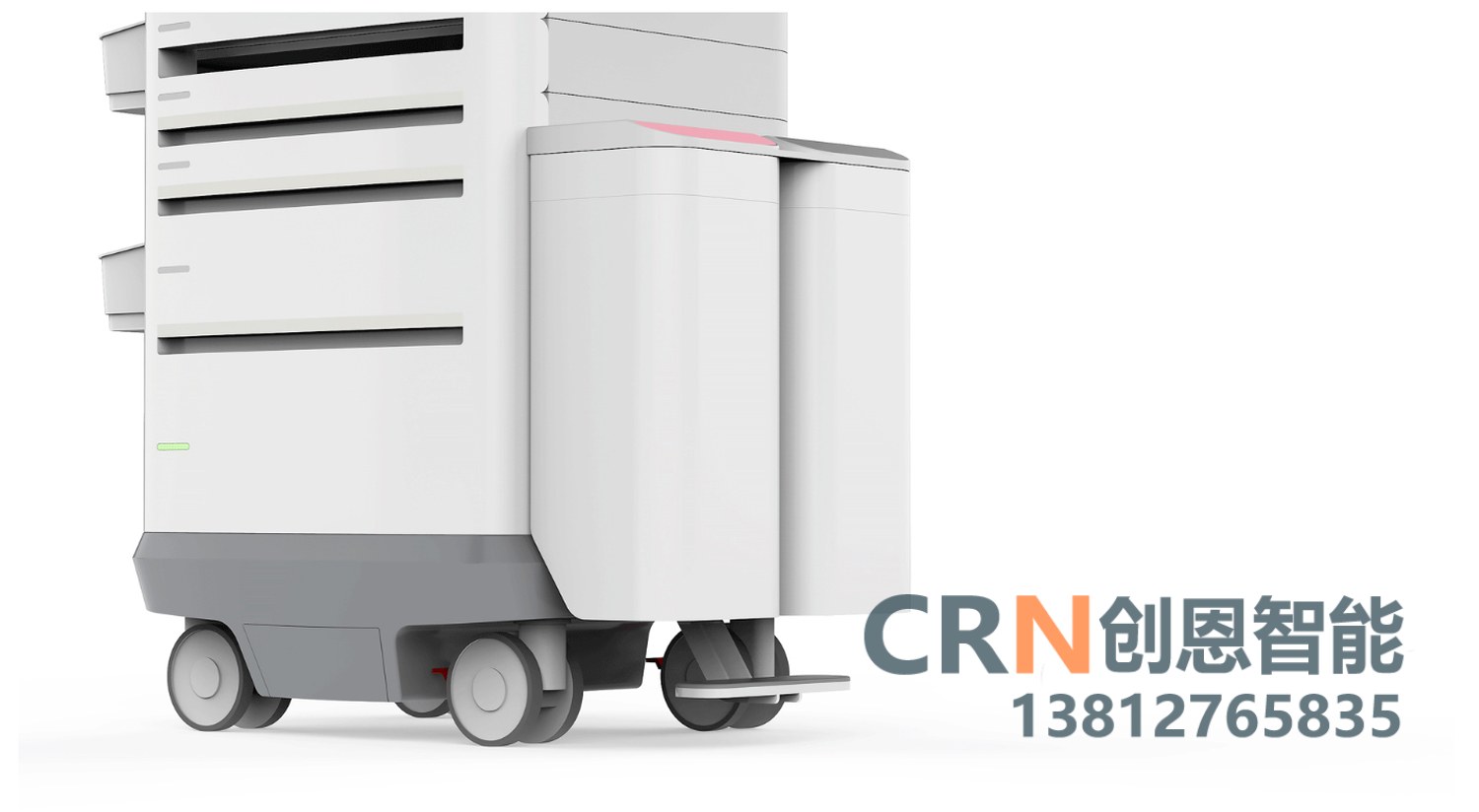

底部基座全包弧面设计,遮盖脚轮安装结构,避免裸露五金积灰、藏污,视觉干净规整。

脚轮选用医用静音万向轮,轮体哑光浅灰,与车身配色统一,不突兀;刹车拨片做大尺寸、高辨识度设计,方便脚部盲操作,无需弯腰。

全车重心下沉,基座略宽于柜体,视觉稳重扎实,规避轻薄廉价感,同时保障移动、刹车不倾倒。
