医疗生物培养箱-钣金结构设计

医疗培养箱钣金结构完整设计思路（细胞培养箱 / 恒温恒湿培养箱，医用 GMP 实验室级别，统一沿用此前工业设备文档架构）

核心设计纲领：内腔密闭无菌易消杀、钣金框架刚性抗形变、温湿度风道均匀无死角、多层腔体隔热防凝露、管路走线分区隔离、整机承重稳定、钣金接缝无藏污死角、满足医用消毒耐受标准。常用容积：50L、80L、160L、260L 台式箱体，大型立式叠放式工业培养箱。

钣金框架刚性抗形变

基础钣金设计技术指标

1. 内胆材质：316 不锈钢板，外壁箱体：SPCC 冷轧钢板
2. 内胆板材厚度：1.2～1.5mm；外壁壳体板材厚度：1.0～1.2mm；框架承重钣金≥1.5mm
3. 箱体平面度：门框平面≤0.8mm/m，内胆各壁面平面度≤1mm/m
4. 焊缝要求：内胆满焊、内外打磨抛光 Ra≤0.8μm
5. 隔热夹层：聚氨酯高压整体发泡，发泡层厚度 40～60mm，发泡腔钣金全封闭不漏料
6. 防护等级：工作内腔 IP44，整机外部 IP32
7. 耐受消毒：耐受过氧化氢熏蒸、高温干热、酒精反复擦拭无腐蚀、无涂层脱落
8. 箱门启闭寿命：门锁 + 铰链≥20000 次无变形、密封不失效

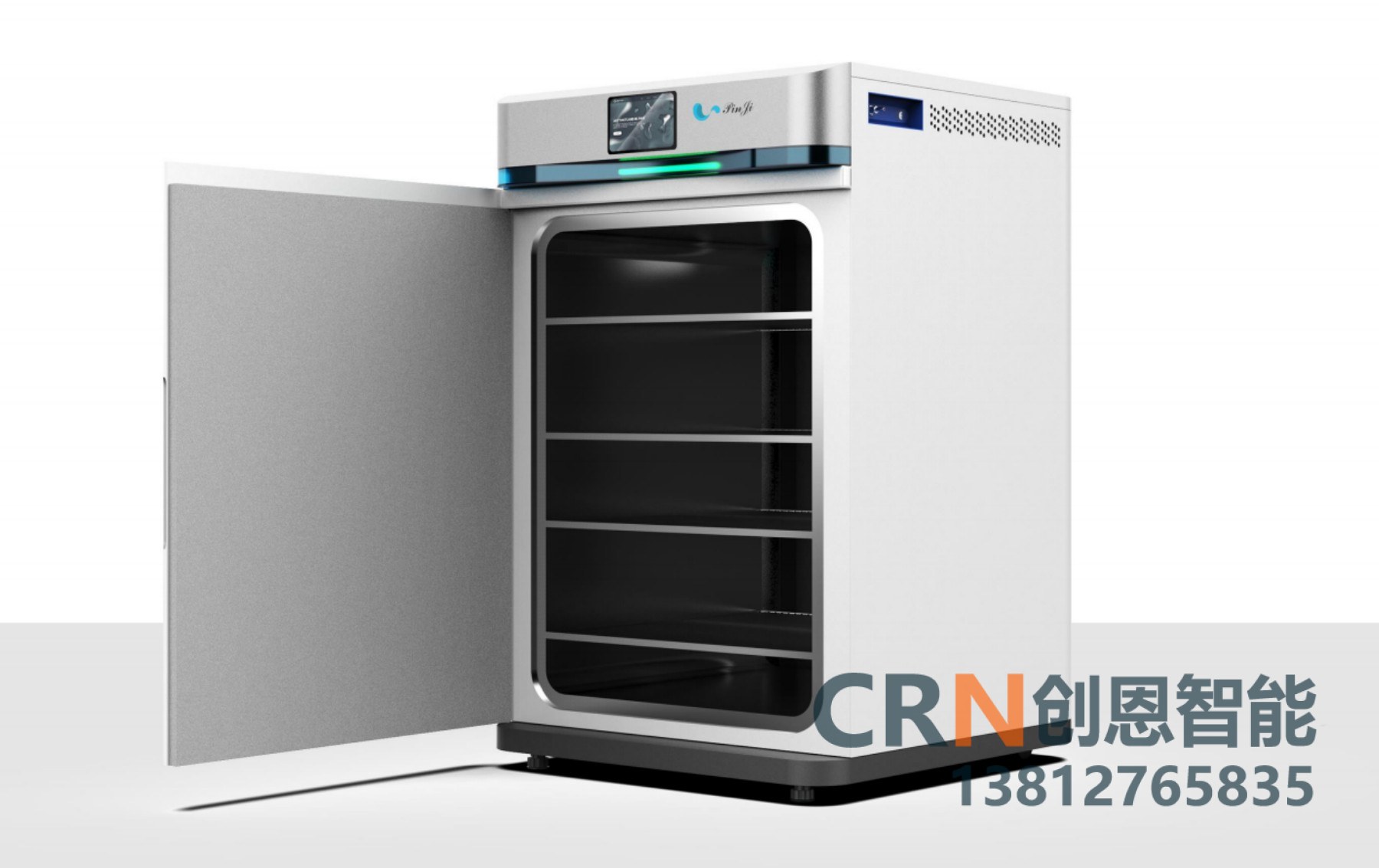

门框为独立折弯加厚不锈钢框体，四周折弯形成沉台槽，用于镶嵌硅胶密封门封条；门框背面点焊加固角码，与内胆、外层箱体刚性连接，开关门冲击力不会造成门框形变。门框平面精密机加工 / 整形处理，保证整圈门封均匀贴合无间隙漏气。
