汽车案例-车载冰箱结构设计要点

车载抗震抗颠簸为前提、宽温域稳定制冷、整机低功耗适配电瓶、防水防凝露、冷媒管路抗振动疲劳、防火防爆、EMC 兼容原车电路、结构防撞防倾倒、易安装固定、凝水统一收集不外溢，同时区分 12V/24V 直流车载、220V 交直流两用机型。 核心矛盾：行车持续振动 + 车厢高温暴晒环境 + 电瓶供电功率受限 + 箱体密闭凝露渗水四大问题。

一、整机布局与钣金 / 壳体结构设计

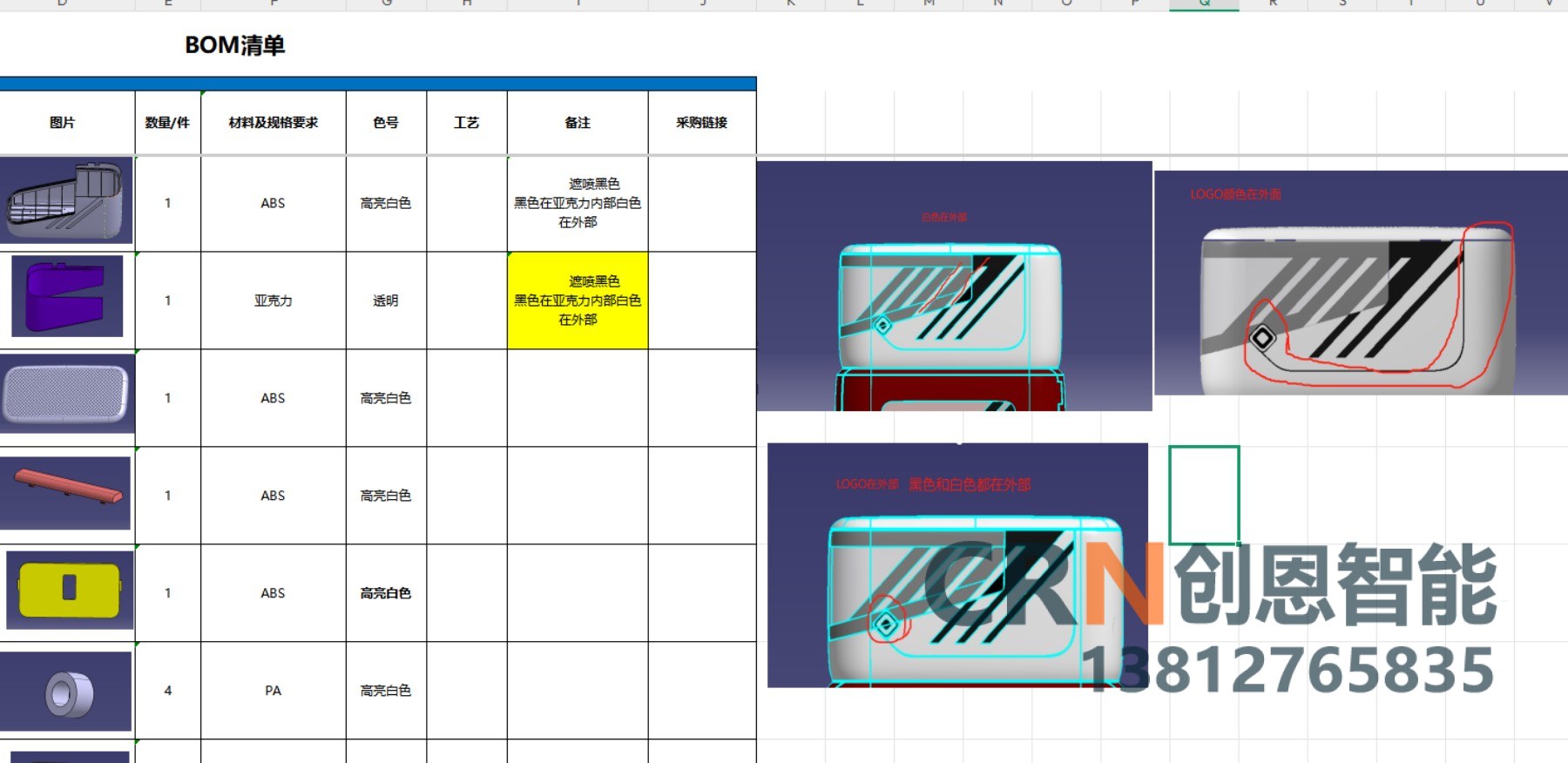

1、外壳材质选型

1. 外层箱体壳体

• 便携卧式后备箱款：外壳SGCC 热镀锌钢板 + 户外喷塑（80μm 塑粉），板厚 1.2～1.5mm；边角一体折弯圆弧包角，抗磕碰锈蚀，耐雨水、泥水飞溅。
• 扶手箱嵌入式、车内安装款：阻燃 ABS+PC 合金壳体（壁厚 2.2～2.5mm，V0 阻燃），内饰配色统一，内侧贴铝箔反射层。
• 房车固定嵌入式：整机 304 不锈钢外壳，耐冷凝水、高湿环境腐蚀。

2. 内胆：一体吸塑食品级 PP/HDPE，内壁加厚，低温不易开裂；高端机型内胆内衬铝板强化导热均匀性。
3. 箱体夹层：高密度 PU 硬质发泡层，壁厚标准：侧壁 40～50mm，箱底 50～60mm，箱门 60mm，导热系数低，暴晒下隔绝车内高温侵入，降低压缩机启停频次、省电。

2、箱体密封、门体结构（保冷关键）

1. 箱门密封：双层复合硅胶密封条（耐低温不发硬），门体槽采用迷宫沟槽设计，密封圈压缩量 28% 左右；关门后全域压紧，杜绝冷气外泄、热空气渗入结霜。
2. 门体磁吸 + 锁扣结构：行车颠簸不会自行弹开；越野颠簸机型加装机械式拨扣锁紧。
3. 门体内置加强筋，防止内外压差、发泡应力造成门板鼓包变形；门体预埋铝衬板，安装合页不撕裂塑胶。
4. 箱体接缝全部打耐低温密封胶，发泡层无缝填充，杜绝空气对流形成冷桥。

3、车载专属防撞、防倾倒结构

1. 箱体底部一体成型防滑凹凸筋，标配预埋金属挂点 / 绑带耳，可用扎带固定在后备箱锚点，急刹、越野颠簸不会滑动撞击。
2. 整机底部加厚钢板配重块，重心下沉，提升放置稳定性。
3. 四个外角加厚圆弧防撞结构，磕碰时保护箱体管路与内胆结构。

4、箱体凝水处理结构

箱内冷凝水顺着内胆导流坡面汇集至底部集水槽，搭配微型排水孔 + 可拆卸接水盒，定期抽取倒水即可；排水通道设计 U 型弯，阻断箱内冷气外泄。严禁凝水直接渗漏至压缩机仓、电控仓。

箱体外壳内壁粘贴防水铝箔，外壁设置微小透气平衡阀，平衡箱体内外气压，避免开门费力、箱体负压形变。

隔热发泡工艺结构要点

1. 内胆与外壳之间整体高压灌注 PU 发泡，一体式填充无空腔、无空鼓；空腔预留合理发泡膨胀余量，防止箱体胀裂变形。
2. 箱壁冷桥阻断：钣金螺丝、金属镶嵌件位置加装隔热垫圈，金属件不要直接连通内外壳体，避免冷量外泄、外壁结露滴水。
3. 门体发泡单独成型，密封条卡槽一体预埋，发泡料不溢出污染密封面。

防尘、防水、耐候、防火分级设计

1. 整机防护等级：储物仓 IP54，压缩机仓 IP52；可抵御飞溅雨水、洗车水雾、灰尘堆积。
2. 耐候：外壳喷塑耐紫外线暴晒，长期放置后备箱不会起皮褪色；密封条、减震橡胶选用耐低温、耐老化配方，-40℃~85℃环境性能稳定。
3. 防火：外壳塑胶、发泡材料、线束套管均满足 V0 阻燃等级；压缩机仓不堆积易燃发泡碎屑，仓内预留散热空间，压缩机过热不会引燃周边材料。

振动、噪声优化全套结构方案

1. 内源振动：压缩机悬浮减震 + 铜管缓冲弯 + 风机硅胶减震套筒。
2. 外源振动：整机底部整片硅胶防滑垫，隔离车身底盘传来的路面震动。
3. 风道风机选用低噪音轴流风机，出风口增加消音棉；箱体内部加强筋抑制壳体共振噪音。
4. 所有金属接触部位增加橡胶隔离垫，杜绝行车金属撞击异响。
