散热是一道串行热阻题：结温 = 环境温 + P×(R_jc + R_TIM + R_sa)。
项目：自然对流（强制风冷）； 翅片间距：5–10 mm（部分资料 6–10）（2–4 mm）； 翅片厚度：0.8–1.5 mm（<0.5 mm）； 备注：避免边界层重叠（气流刷新间隙）； - 翅片高影响最大：6→20 mm 可使最高温降 16.3 ℃；过大反而根部气流减弱、效率下降。 - 案例：某自然对流方案结温 118 ℃ 远超 85 ℃ 限值 → 强制风冷是前提，冗余须含备份风扇或降频。 - 案例：路由器外壳（压铸铝 ADC12，底座 3 mm、翅片高 15/间距 5 mm）满负荷 4 h 稳定 52 ℃，比 60 ℃ 上限低 8 ℃——"外壳即散热器"省独立散热器与装配工序。
材料：导热系数（厚度/间隙、适用）； 导热硅脂：3–12 W/m·K（0.1–0.2 mm、核心发热源，热阻最低，返修差）； 导热垫：3–8 W/m·K（0.3–3 mm 间隙、公差大/自动化装配）； 石墨片：平面 300–1500 W/m·K（0.025–0.1 mm、超薄扩散；**厚度方向仅 5–10 W/m·K**，只做扩散不做传导）； - 优质硅脂热阻可低至 0.1 ℃·cm²/W。 - TIM 是热路径的"最弱环节"，须与散热片同等重视；实际有效热阻取决于导热系数+装配厚度+接触压力/面积。
路由器/交换机、LED 照明/模组、电源适配器、工业控制器、汽车电子 IGBT、AI 边缘设备等"有热源+有外壳"的电子与工业设备。

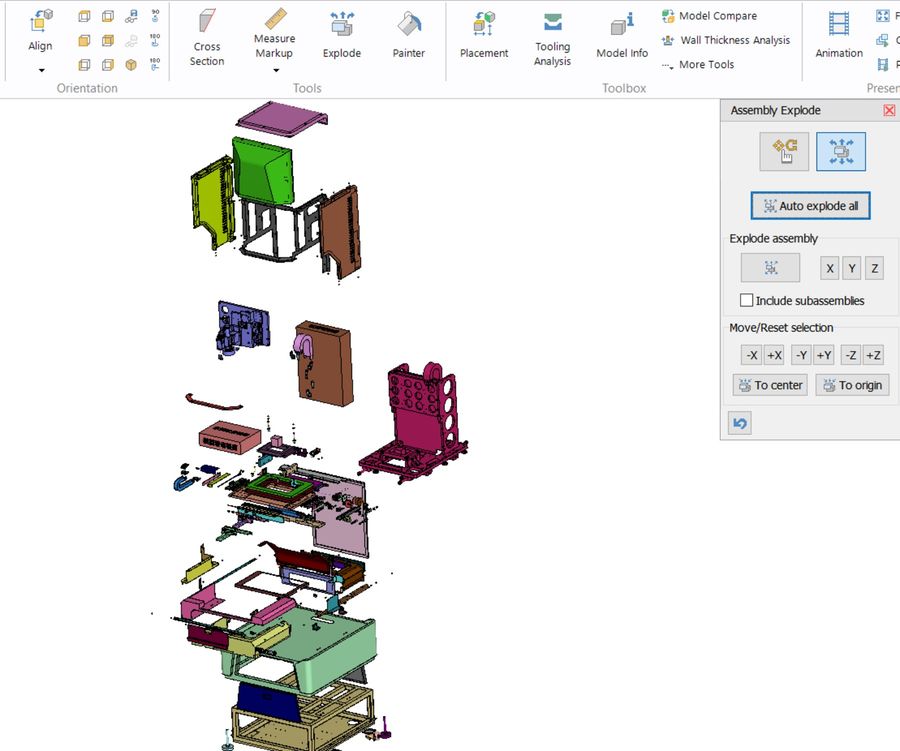

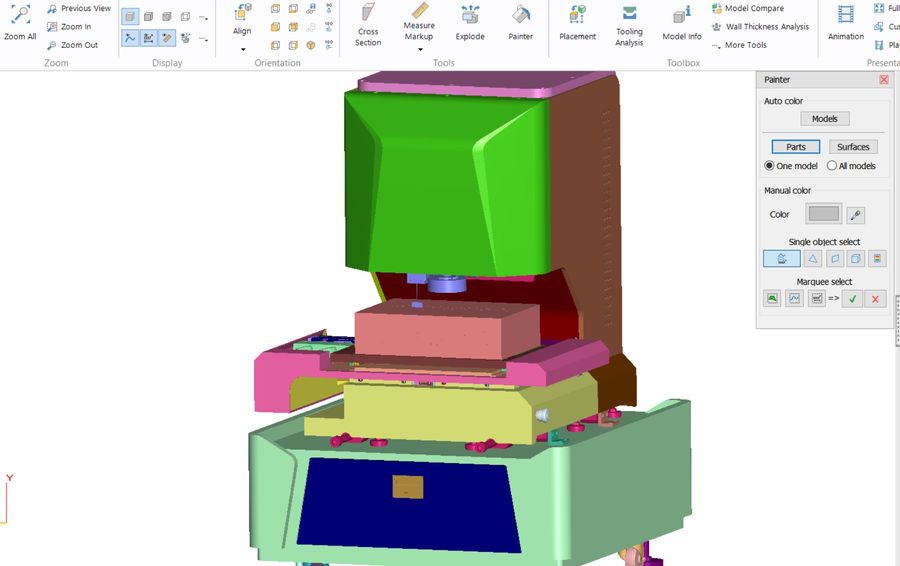

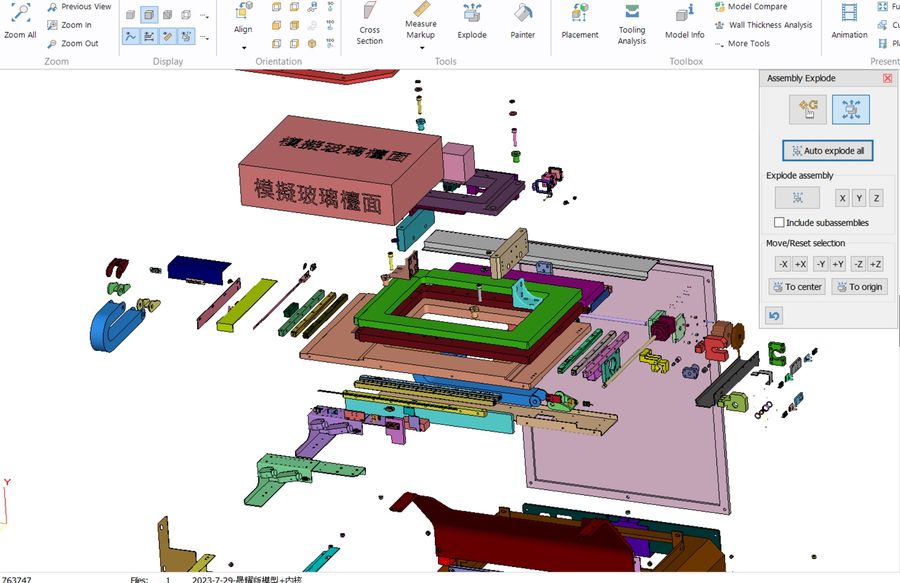

本站结构项目（含"外壳即散热"一体化）把散热显性化为四件套交付：热路径图（结温/环境温/热阻预算）+ TIM 选型表 + 翅片几何档位 + 通风孔面积核算；用"外壳当散热片省独立散热器与装配工序"对接客户成本诉求。
把结构设计能力从“能做出”推进到“能稳定量产、能讲清价值”，正是工业设计服务的核心增量。建议企业以量化指标（成本、减重、良率、周期）作为方案取舍的准绳，必要时联动逆向扫描与检测能力做闭环验证。
消费电子结温目标不大于 85℃，导热硅脂热阻 0.1–0.5 ℃·cm²/W（导热系数 1–5 W/mK），翅片间距 3–6 mm 以防风量死区，风道压损小于 50 Pa。TIM 涂覆厚度不均会使热阻翻倍，需用网印或点胶定量控制。
功耗小于 5 W 可自然散热（翅片面积 50–200 cm²）、大于 15 W 需风冷（风扇 5–12 V、风量 5–30 CFM）；热仿真与实测结温差应小于 5℃，量产前做热电偶实测校准模型。
核对 TIM 厚度、翅片有效面积、风道无遮挡、风扇转速与噪声小于 35 dB；高低温循环 -20–60℃ 各 2 h 后复测结温漂移，确认无热失效与材料蠕变导致的接触退化。
只堆翅片不控 TIM、风道有遮挡、风扇噪声超标是三大误区；先算总热阻再定方案，仿真与实测结温差超 5℃ 需重标模型，避免量产后热失效返工。
把相关设计能力从“能做出”推进到“能稳定量产、能讲清价值”，正是工业设计服务的核心增量。建议企业以量化指标（成本、减重、良率、周期）作为方案取舍的准绳，必要时联动逆向扫描与检测能力做闭环验证。
排在前三的是壁厚不均导致缩水、忽略拔模斜度导致脱模拉伤、加强筋设计不当导致表面凹陷。这三类的共同点是在外观阶段看不出来，到试模才暴露，修改成本已经很高。规避办法是结构细化时就把壁厚、斜度、筋位按材料与工艺规范逐条核对。
常见工程塑料的均匀壁厚多在一到三毫米，具体看材料流动性、零件大小和受力要求。关键不是取多少，而是均匀——厚薄过渡处要做渐变，否则冷却速度不一致会产生缩痕与翘曲。筋位厚度通常取主壁厚的一半左右，避免表面出现凹陷。
越早越好。可制造性设计的核心是让设计顺应工艺：分模线的位置、拔模方向、螺丝柱布局、装配顺序，这些在结构细化阶段就要定下来。等到开模前才做，能改的只剩局部圆角和斜度，成本与良率问题基本已经定型，此时再优化往往是加倍投入换小幅改善。
