手机VC均热板为什么能薄到0.3毫米：一块真空腔里的相变散热玄机

旗舰手机越做越薄，打游戏还不烫手，秘密藏在一块比卡片还薄的”VC均热板”里。2026 年，万级面积 VC（超过 10000mm²）甚至双层不锈钢 VC，已经成了旗舰和中高端电竞手机的标配。它到底凭什么又能薄又能扛？

VC 是 Vapor Chamber（真空腔均热板）的缩写。拆开看就三层东西：一个抽成真空的密封腔体，里面灌一点点去离子水；腔体内壁铺一层毛细结构（金属烧结或者网状微细通道），负责液体回流；再分蒸发区和冷凝区。结构设计上它薄归薄，对密封良率和毛细均匀性的要求是地狱级。

它怎么工作？CPU 一发热，蒸发区的液体汽化成蒸汽，以接近音速的速度扩散到整个冷凝区，放热后再变回液体，靠毛细结构悄悄回流——这就是相变传热。跟传统热管比，热管是一维的”线型传导”，而 VC 是二维的”面型传导”，效率高了好几倍，还能压到 0.3–0.5mm 塞进手机内部那点缝隙里。

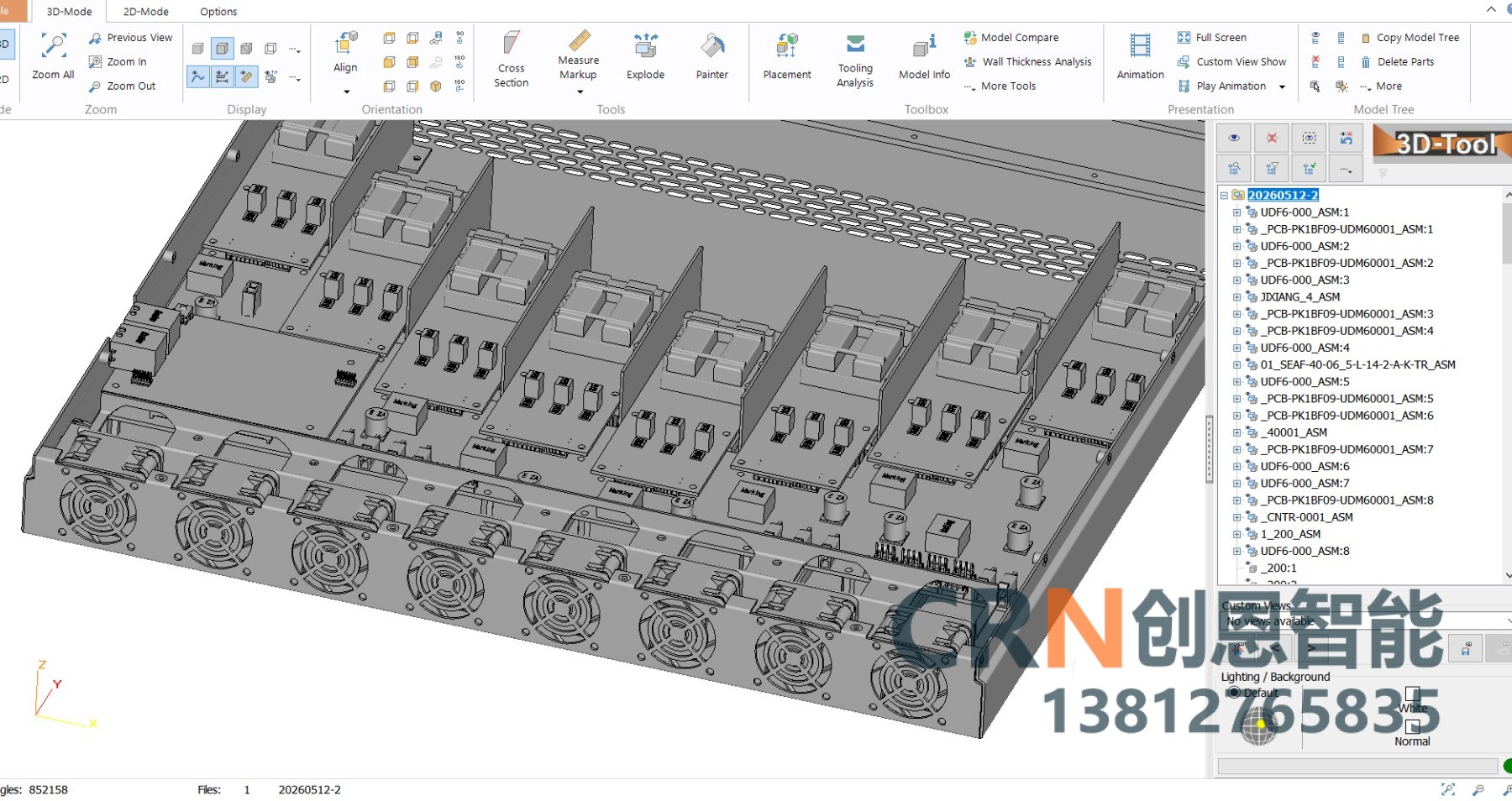

这套思路早就不只手机在用。电竞笔记本的 GPU、云端 AI 芯片的服务器、甚至新能源车的电池管理，全是”高热密度 + 严控空间”的场景，VC 均热板正好对上胃口。我们做产品结构设计时，也常碰到这类矛盾：机身要薄、性能要顶、还得防烫。关键就一条——散热通道别等内部堆叠完了再硬塞，和需求同步规划，PCB、电池、天线净空、散热路径一开始就得算好。

散热本质上就是一道”产热→导热→散热”的平衡计算题。薄到 0.3mm 的 VC 均热板看着玄乎，落到结构设计上无非是：真空密封怎么保良率、毛细结构怎么铺均匀、怎么和整机内部件兼容。这类复杂微结构打样，我们也常配合CNC手板和3D打印先做小批量验证，把烧结、蚀刻、装配的风险在开模前先排掉。说到底，结构设计越早介入散热，后面返工越少。
