一个手柄背后的材料学问

你手里的电钻握把、运动水壶的软胶圈、汽车门封条，都是硬胶+软胶的结合体。看着简单，做起来最怕的是”分层”——TPE软胶从硬胶上剥下来，产品直接报废。怎么让两种材料咬得住？目前主流就三条路。

工业设备结构设计与TPE包胶 — 结构设计落地工业设备：高压清洗机外壳的TPE软硬复合握把与注塑成型，是DFM前置的典型场景。

路径一：二次注塑（包胶/嵌件成型）

先把硬质塑料件注塑出来，冷却后当作嵌件放进包胶模具，再把TPE软胶注上去包覆。适合硬胶结构复杂、TPE包覆层薄（0.5-2mm）的场景，典型如工具手柄、运动器材握把。

优点是设备门槛低，普通注塑机加一套包胶模就能干；难点是硬胶表面得做咬花或结构锚点，否则TPE咬不牢。

路径二：双色/多材质注塑

专用双色注塑机，多料筒+旋转模台，硬质和TPE先后注入同一套模具，两种材料在模内精准融合，无缝结合。周期比二次注塑短一大截，结合强度也更高。

代价是设备投入大，适合量起来之后的产品。很多消费电子的软硬一体外壳走的就是这条路。

路径三：软硬共挤

TPE跟PVC/ABS/PP一起进共挤设备，两路进料在共挤模具汇合，同时挤出复合型材，真空吸附冷却定型。适合密封条、汽车导槽、复合软管这类连续截面的长条形产品。

三条路的共同命门就一句：材料相容性与界面设计决定粘结牢不牢。TPE跟硬胶之间剥不剥离，是成败的分水岭，选料阶段就得把相容性测透。

注塑DFM五参数：调对了才不出废料

不管是哪条路径，最终都落到注塑成型上。DFM（可制造性设计）的五大参数，每个都直接关联良品率：

料筒温度（180-280°C）：太低出熔接痕，太高材料降解。注射压力（40-150MPa）：不足就短射。注射速度（10-200mm/s）：太高出喷射纹，薄壁件得高速防冷料。模具温度（20-120°C）：模温不均直接翘曲，厚壁壳体和密集筋位对模温最敏感。冷却时间（5-60秒）：占成型周期七成以上，冷却不均就变形。

DFM有句铁律：设计阶段决定了70-80%的最终成本。开模前改一处花500到2000块，开模后改一次就是5000到5万往上。所以结构设计的每一次壁厚、拔模、卡扣决策，都是真金白银。

拔模、壁厚、卡扣：结构设计的硬指标

具体到底层规范：外观面拔模1-3°，功能面0.5-1°，深腔结构3-5°；壁厚要均匀，壁厚变化处渐变过渡，过渡长度不小于厚度差的三倍；卡扣要做倒扣，但每个倒扣会让模具成本增加5000到1万，非必要不加。螺丝柱外径取内径的2.5到3.5倍，根部加R角防应力开裂。

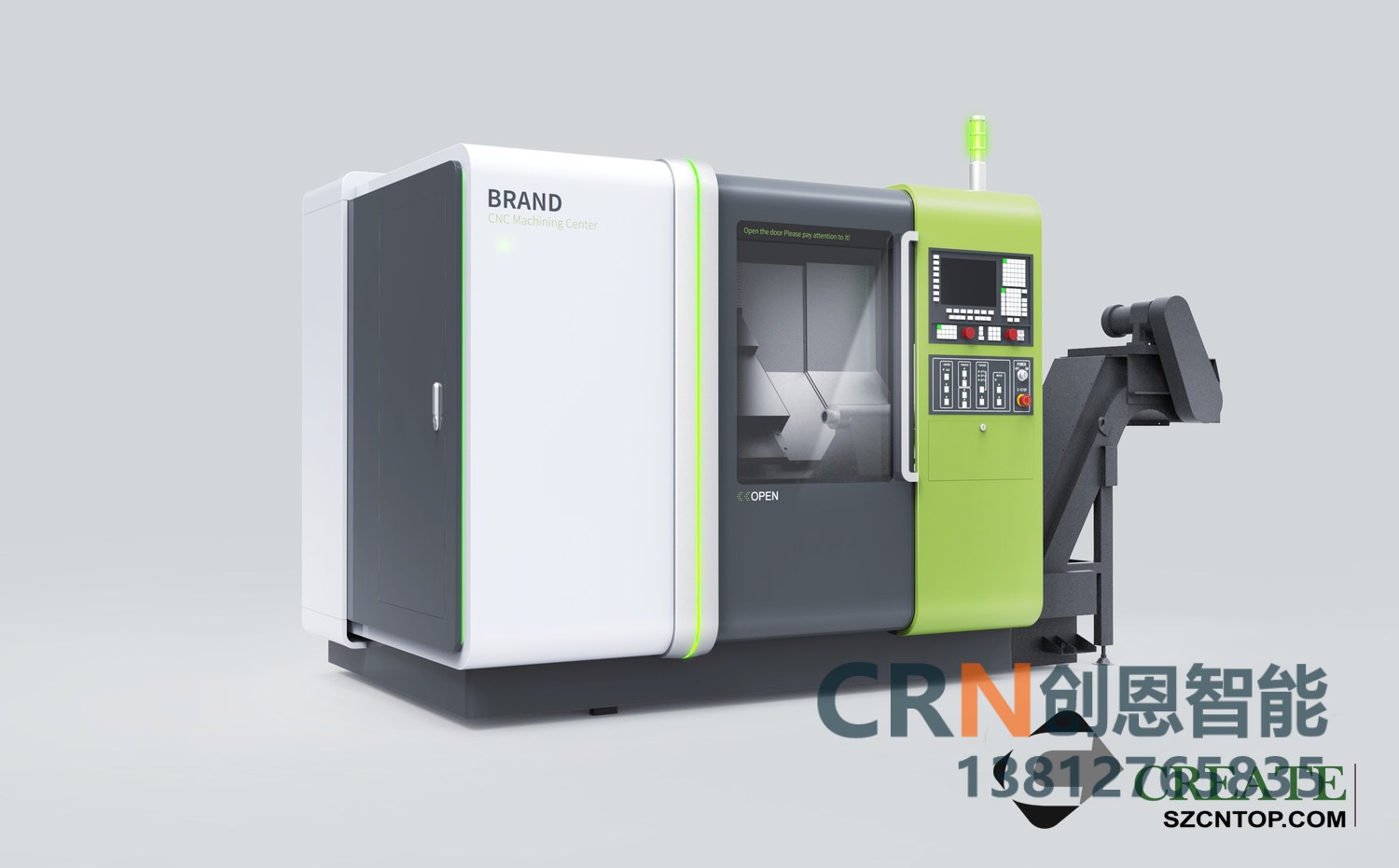

CNC加工中心结构设计与手板验证 — 结构设计验证依赖CNC手板与3D打印：复杂结构件在开模前先用快速成型确认装配与强度。

原型三阶段：把风险挡在开模前

创恩做结构设计的习惯是：概念一定，先用3D打印打外形验证配合（500到2000块），再上铝模试产500到1万件，最后T1全面检测。3D打印和CNC手板不是”做个样子”，是把装配干涉、强度不足这些坑在开模前就填平。

说到底，好的结构设计不是画完图交差，是把制造的可行性在设计阶段就焊死。这样开模一次成，良品率才上得去。

来源参考：赫兹工业设计、中塑王、今日头条（高级产品结构设计师）、OPD Design等公开资料，结合创恩结构设计项目实践整理。
