结构设计案例
高效液相色谱仪（HPLC/UHPLC）整体设计要点与分模块结构设计
整体设计总纲领：流路惰性低死体积、高压密封安全可靠、减振抑振保障基线稳定、精密温控保证数据重现性、光学系统低噪声、模块化堆叠易维护、整机 EMC 屏蔽抗干扰、防腐防漏适配有机溶剂环境，遵循国标 GB/T 26792-2011 液相色谱仪通用规范。
整机标准分层架构（立式积木堆叠）：溶剂托盘 + 在线脱气机 → 高压输液泵 → 自动进样器 → 色谱柱温箱 → 检测器，从上至下分层排布，管路最短化排布，最大限度降低柱外效应。

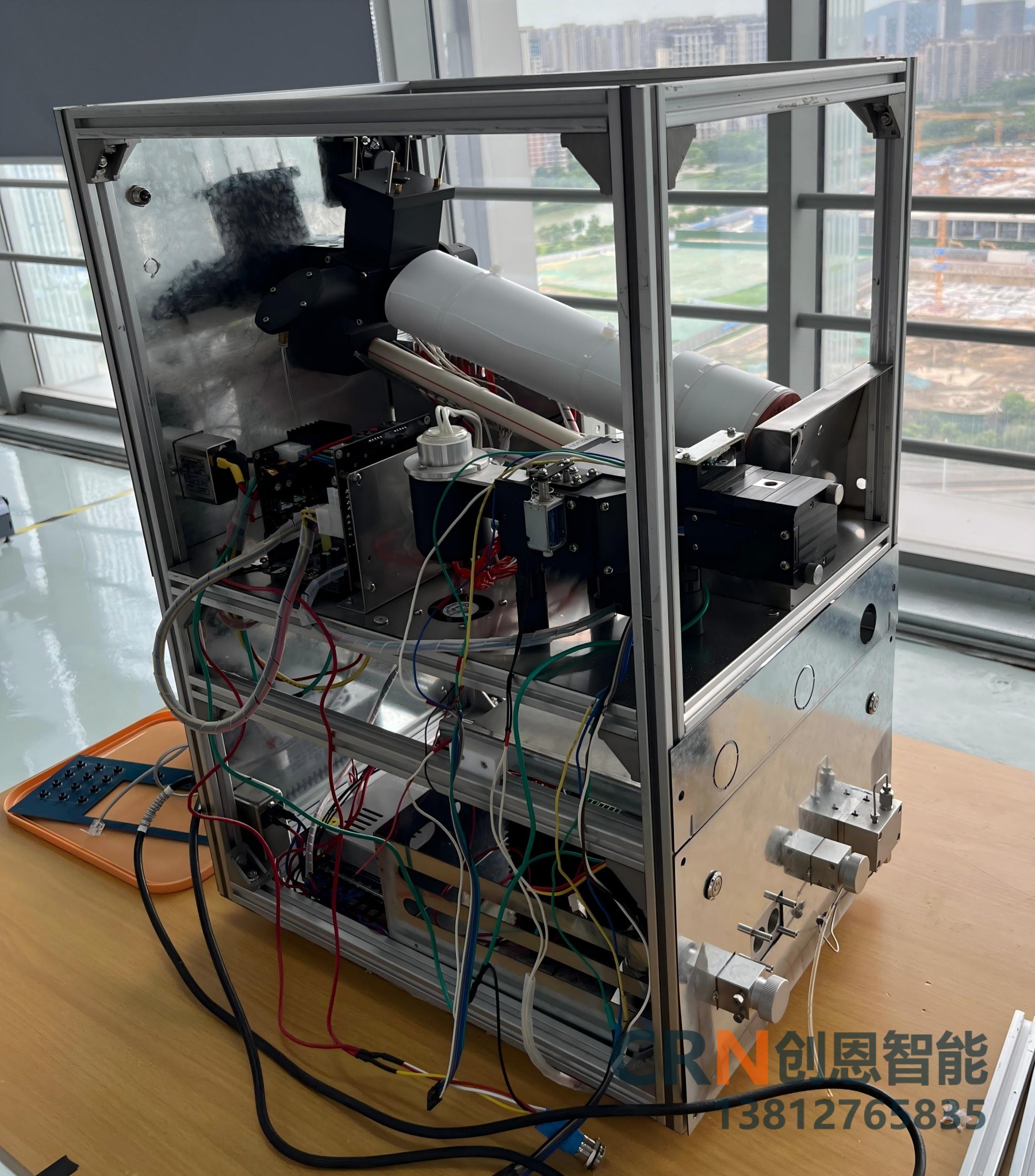

液相色谱整机堆叠结构

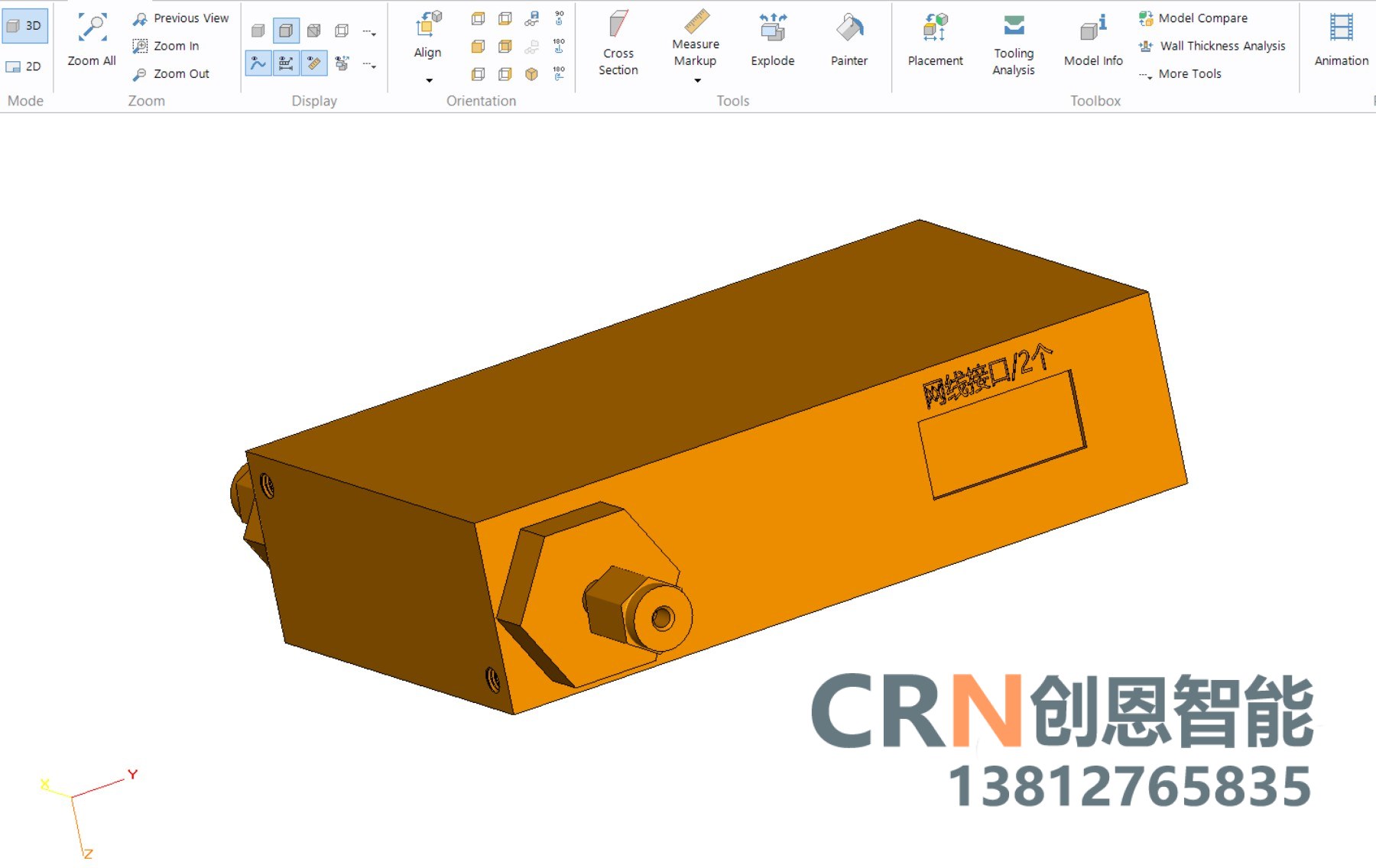

模块化液相系统
一、整机机箱钣金与机械框架结构设计
1、框架与板材选型
- 底座主框架：方管焊接刚性机架（2.0～2.5mm Q235 方管），整机配重下沉设计，底部加厚钢板配重，抵御台面微小振动，杜绝整机共振。
- 外壳面板：1.2～1.5mm SPCC 冷轧钢板，磷化 + 环氧静电喷塑（哑光灰白色实验室标准色）；接触溶剂挥发区域局部使用 304 不锈钢板，耐乙腈、甲醇、四氢呋喃腐蚀。
- 内部安装支架：1.5mm 镀锌钢板，防止内部凝露锈蚀螺丝、安装基座。
2、机箱密封、通风、漏液防护
- 上下单元舱体采用迷宫式止口 + 发泡硅胶条密封，阻挡有机溶剂挥发气体外泄，同时防尘。每个功能单元独立密闭腔体，避免各模块热量、气体互相串扰。
- 散热风道设计：泵体、电路板、检测器光源为主要发热源，采用下进冷风、上出热风的单向对流风道；出风口设置遮雨式百叶 + 防尘滤网，热风不会回流进入光学腔、流路腔体。
- 整机底部统一设计集液槽 + 漏液传感器，管路微量渗漏时及时报警停机，防止溶剂腐蚀电路板与钣金；机箱最低位开设导流排液孔。
- 所有钣金开孔、切口全部去毛刺倒圆角，防止割伤 PTFE 管路、布线线束。
3、减振系统（液相核心刚需，振动直接造成基线漂移、杂峰）
- 整机底部配置高阻尼硅胶减振脚垫（邵氏 A40～45），隔离实验室离心机、水泵、空调外机的环境振动。
- 泵体、伺服进样机构、检测器光学模组均采用悬浮硅胶柱独立减振安装，刚性结构不与机箱壳体硬连接。
- 柱塞泵往复运动为内源振动，泵头基座加装阻尼减振块，泵体外壳增加内部加强筋抑制壳体共振异响。
4、堆叠装配与人机结构
- 标准立式模块化卡扣 + 快拆锁扣结构，单台模块可单独拆卸维修，无需拆解整套设备；模块间预留统一标准对接管路、通讯接口。

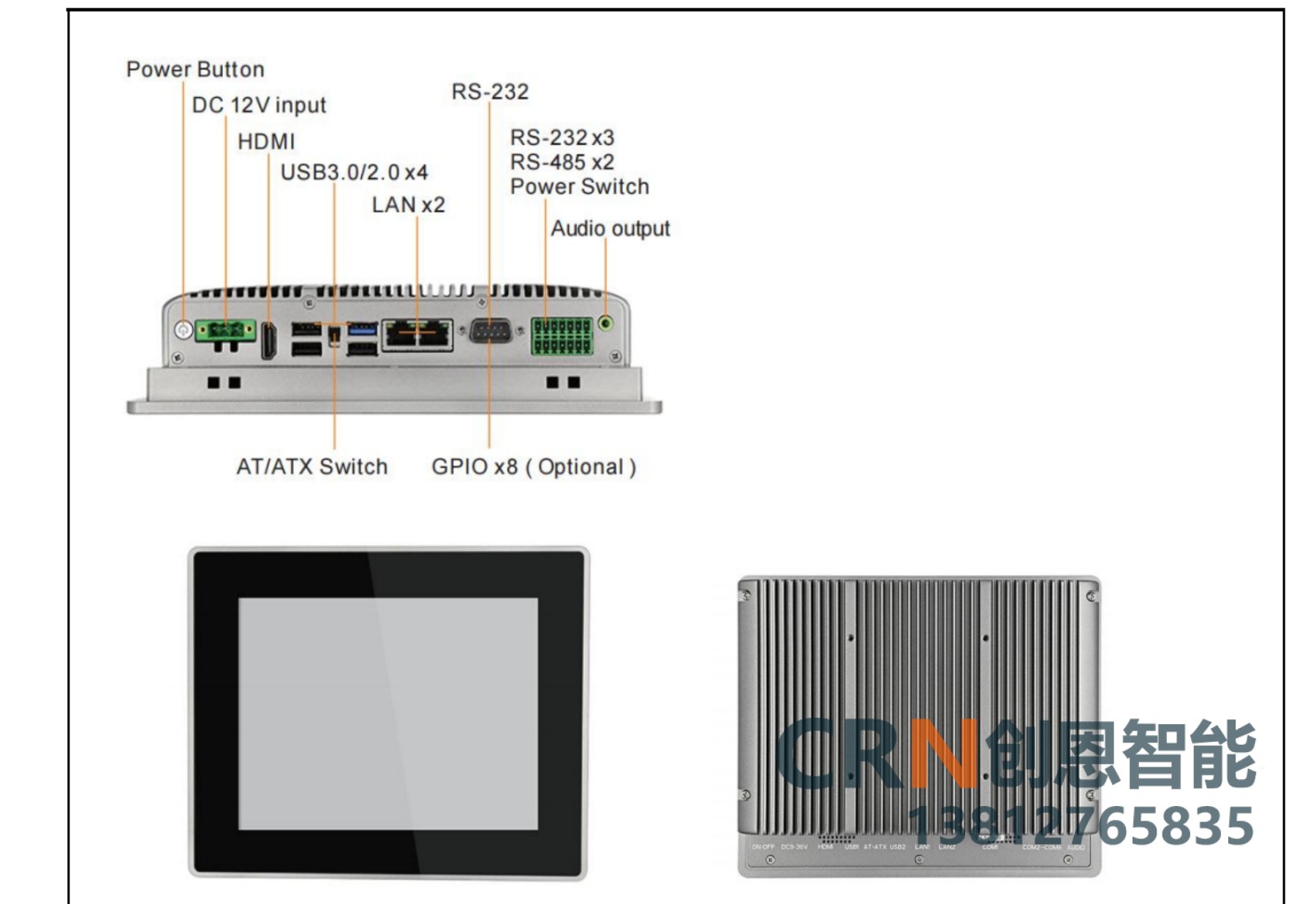

- 操作面板布局：显示屏、状态指示灯、操作按键布置在单元正面中上区域；废液口、管路接头、排空阀设计在侧面 / 后侧检修区。
- 溶剂瓶放置区设计限位围挡、防倾倒卡槽，标配密封瓶盖 + 吸液管路定位孔，防止溶剂挥发、吸入空气产生气泡。
各核心单元详细结构设计
（一）在线脱气单元（流动相前置处理）
- 结构：四通道真空脱气膜组件，半透膜腔体独立密封在密闭仓体内，真空泵外置减振安装。
- 腔体结构：真空腔设置压力反馈传感器，闭环控制真空度；膜片两端管路采用卡套密封，拆装更换膜片便捷。
- 布局紧贴溶剂瓶下方，缩短吸液管路长度，从源头去除流动相中溶解气体，避免气泡进入泵体、检测器造成基线毛刺、压力波动。
（二）高压输液泵单元（系统动力源）
1、主流结构形式
- 四元低压梯度：比例阀低压混合 + 单双柱塞泵输送，成本适中，常规分析通用；混合腔体做防涡流、低滞后结构，梯度切换滞后量极小。
- 二元高压梯度：两路独立高压泵泵后混合，混合精度更高、不易析出气泡，适配高精度梯度检测、药典检测场景。
2、泵头机械结构要点
- 主流采用双柱塞往复式泵结构，前后柱塞相位差 180°，配合脉冲阻尼器 + 电子脉动抑制电路，流量脉动系数＜2%，流量精度≤0.2% RSD，流量重复性≤0.06% RSD。
- 柱塞杆选用蓝宝石 / 陶瓷材质，耐磨耐腐蚀；密封垫圈采用高压耐溶 O 型圈（FFKM 全氟橡胶），长周期高压下不易老化渗漏。
- 泵体集成自动排空阀结构，软件一键管路排空，无需手动拆解管路排气；泵头下方设置积液收集槽。
- 驱动电机选用步进电机 + 精密滚珠丝杆，丝杆机构外加防尘护套，阻隔溶剂雾气侵蚀传动副。
（三）自动进样器单元（控制进样重复性、交叉污染）
- 运动机构：伺服 XY 三轴运动平台，Z 轴进样针升降采用缓冲限位结构，配置防撞针硬件限位 + 软件防撞保护，进样针触碰瓶底自动回缩报警，防止针头弯折损坏。
- 流路清洗结构：采用内外双路独立清洗流路，进样针内壁、外壁分开清洗，搭配吹扫气路，高低浓度样品交叉污染率＜0.002%；废液管路独立归集，不会回流污染阀体。
- 样品托盘结构：圆盘式 / 排式样品架，带样品瓶在位光电检测，缺瓶、错位系统告警；托盘腔体半封闭防尘，内置小型风扇维持腔体洁净。
- 六通进样阀：转子定子密封面高精度研磨，定量环可拆卸更换（5~500μL 可选），阀体基座减振固定，隔绝电机振动传递至定量流路。
（四）色谱柱恒温箱（温控直接决定保留时间重复性）
- 温控结构：主流强制热风循环风道 + 铂电阻 PT100 闭环控温，控温区间室温～80/90℃，控温精度 ±0.1℃，温度稳定性 ±0.05℃以内；高端机型搭配帕尔贴元件实现低温控温（4℃低温柱温）。
- 腔体结构：柱仓内壁贴隔热保温棉，腔体密闭不漏风，内部温度场均匀无局部热点；仓门加装磁吸密封胶条，开门自动停止加热，节能且防止热气外泄。
- 色谱柱固定结构：通用卡扣式柱夹，兼容 4.6mm 分析柱、2.1mm 超高效柱、制备柱多种规格；柱进出口管路预留合理弯折余量，拆装色谱柱不会拉扯接头渗漏。
- 风道采用扰流筋优化气流走向，避免直吹色谱柱造成局部温度波动。

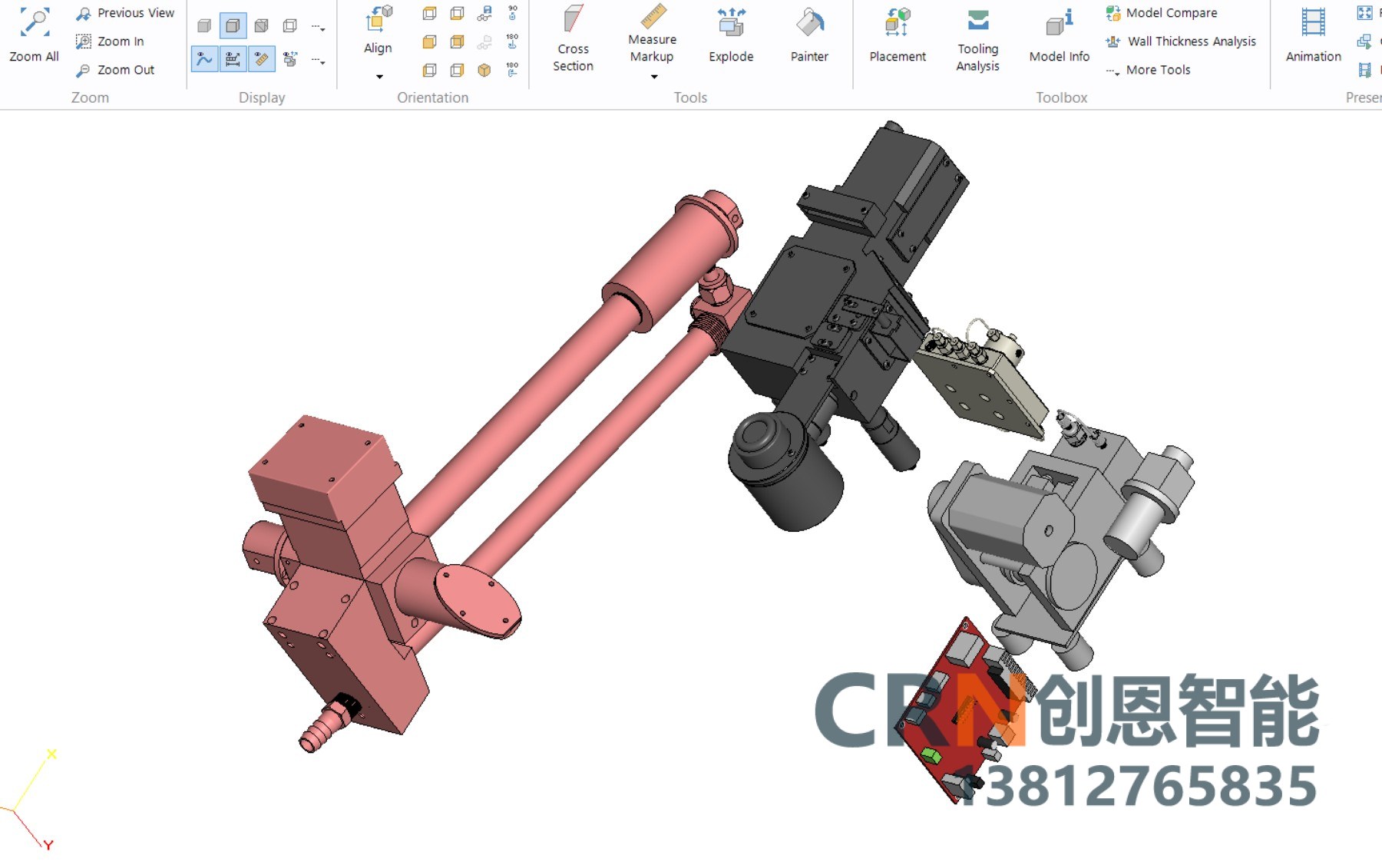

（五）检测器单元（光学系统，整机最精密、最易受干扰模块）
1、紫外 / 二极管阵列检测器（UV/DAD，标配检测器）
- 光学腔体：全密封遮光腔体，内壁做哑光发黑吸光处理，杜绝杂光反射、漏光造成基线噪声；光源（氘灯 + 钨灯）独立密闭灯室，与检测流通池分隔布置。
- 流通池结构：Z 型 / H 型微型流通池（常规体积 10~13μL），耐压、耐有机溶剂；流通池两端管路柔性缓冲连接，杜绝管路应力造成池体形变漏液。
- 光路结构：双光路参比设计，抵消光源漂移、环境温度带来的基线漂移；分光光栅、光电二极管阵列模组刚性固定在殷钢低膨胀基座上，降低温度形变误差。
- 灯室自带独立散热风道，高温热风不串入光学暗室；光源具备使用寿命计时提醒、自动调光稳压电路结构。
2、其它检测器结构共性（RID 示差、FLD 荧光）
- 示差折光检测器：对温度极度敏感，检测池腔体做多层隔热 + 高精度恒温设计，整机减振要求最高，严禁泵体振动传递。
- 荧光检测器：激发光路、发射光路互相垂直布局，腔体严格避光密封，光电倍增管做电磁屏蔽包裹。
