汽车电子后视镜结构设计案例

汽车电子后视镜（CMS 流媒体电子外后视镜）整体结构设计

遵循GB 15084-2022、UNECE R46 法规、车规 ASIL-B 功能安全，整体分为车外摄像总成、车门折叠安装支架、车内显示总成、整车线束密封系统四大板块。核心设计纲领：气动外形降风阻、全工况 IP67/IP69K 三防、高温低温可靠散热、镜头主动除雾除冰、整车振动抗疲劳、结构冗余安全失效保护、整车 EMC 电磁屏蔽，同时兼顾量产注塑 / 压铸工艺、装车装配与售后维修性。

一、产品定位、工况痛点与对应结构方案

1、系统组成划分

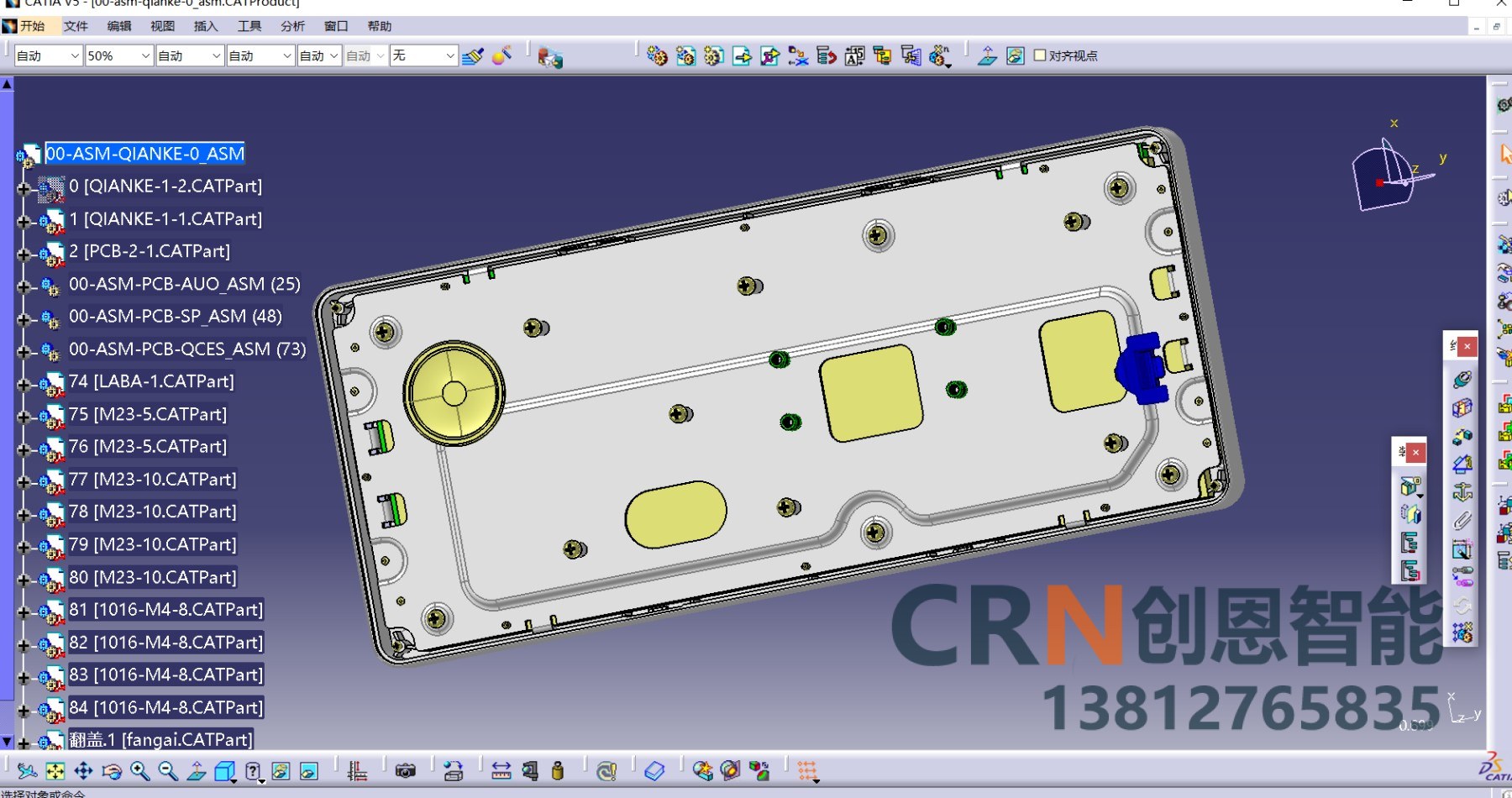

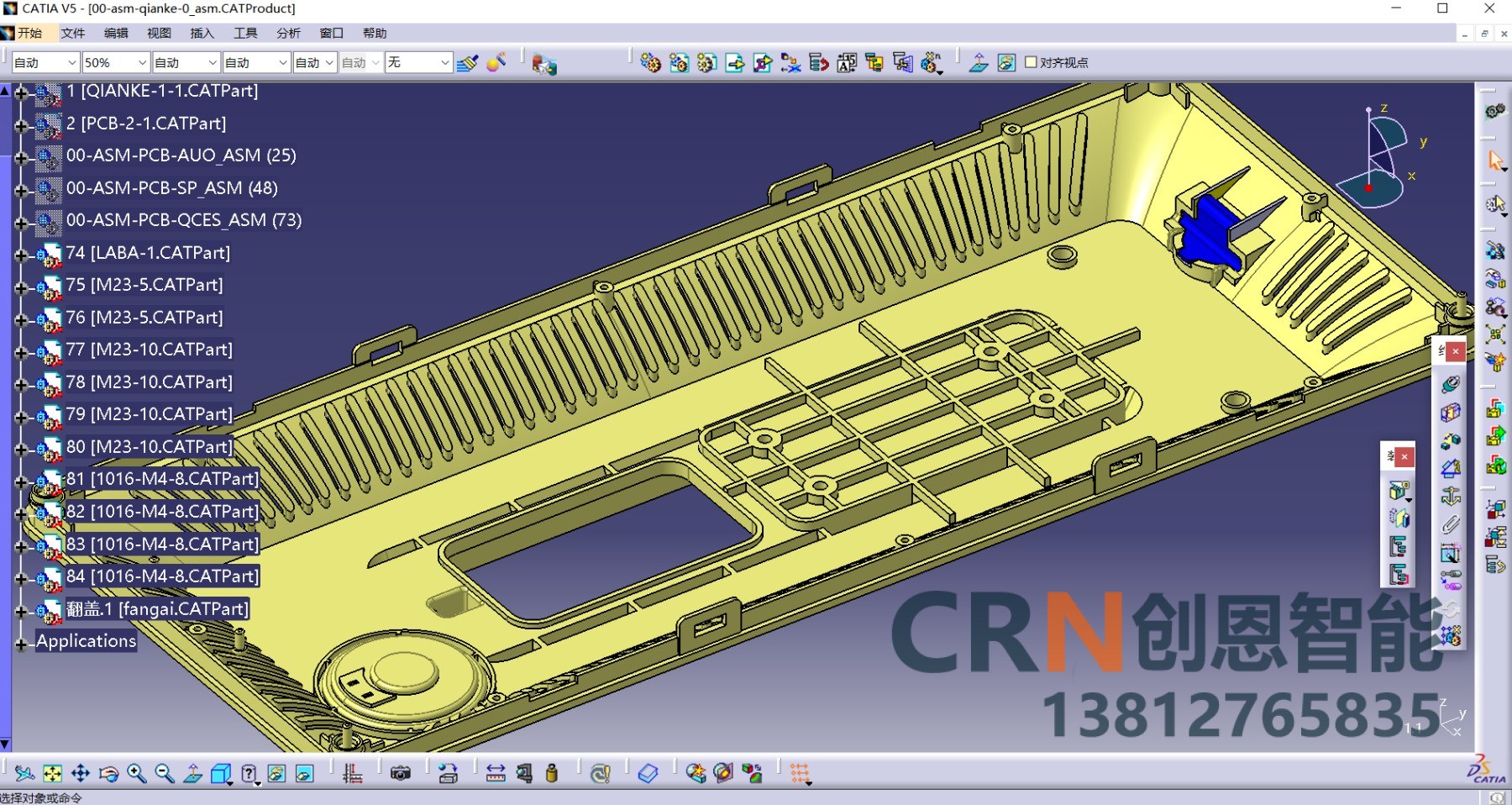

完整 CMS 系统：车外摄像头壳体模组 + 折叠执行机构总成 + 车门安装基座 + 车内 A 柱显示屏总成 + 防水车载线束 + 图像处理 ECU。传统后视镜仅光学反射件，电子后视镜是集光学、热管理、密封、电机传动、车载电子的一体化精密车载部件。

2、行业痛点与结构解决方案

表格

痛点问题	对应结构设计方案
外置壳体高速风噪大、风阻高于传统后视镜，增加整车能耗	壳体采用流线水滴型气动外形，壳体壁厚渐变优化，减少涡流风噪；整体体积缩减 30% 以上
镜头结雾、结冰、雨水挂壁造成成像模糊	镜头内置 PI 加热膜 + 壳体透气阀平衡腔体内外压力，镜头外层镀疏水疏油纳米涂层，壳体预留冷凝排水通道
夏季暴晒壳内温度＞105℃，芯片过热降帧死机；冬季 – 40℃低温无法正常启动	摄像头 PCB 贴合铝合金均热板被动散热，大功率方案增设微通道水冷散热；壳体选用耐高低温改性材料，内部热源分区布局
行车振动、路面颠簸导致镜头偏移、画面抖动、焊点脱开	摄像头模组采用悬浮硅胶减震结构，支架增加加强筋与防震限位，螺栓采用防松涂胶 + 弹簧垫圈双重锁紧
洗车高压水枪、雨雪、泥水侵蚀进水，模组失效	壳体对接面采用迷宫密封 + 双道硅胶密封圈，线束接头选用 IP69K 车载防水接头，壳体全周密封无开孔缺口
折叠电机卡死、传动结构疲劳断裂、碰撞易碎裂	折叠转轴采用金属齿轮 + 扭矩过载离合结构，壳体边角做溃缩吸能结构，满足碰撞安全法规
车载高压线束、摄像头高频信号互相干扰，画面花屏延迟超标	壳体金属框架做连续等电位接地，强弱电线束分仓走线，金属隔板屏蔽电磁辐射
镜头装配公差累积，出现畸变、视场不满足法规视野要求	摄像头采用定位销 + 止口高精度对位结构，壳体预留微量调校装配间隙

3、基础车规设计硬性指标

1. 温区：工作温度-40℃～+85℃，存储 – 40℃～90℃；屏幕工作区间 – 20℃～70℃
2. 防护等级：车外摄像主体IP67 标配，量产主流 IP69K（耐 80℃高压喷淋清洗）；车内显示屏 IP54 即可
3. 振动耐久：10～2000Hz 随机振动，路试百万公里结构无松动、开裂
4. 画面延迟：结构 + 电气总延迟＜60ms（法规上限 200ms）
5. 机械寿命：折叠机构往复折叠≥50000 次无异响、卡滞
6. 电气安全：ESD 接触放电 ±4kV、空气放电 ±8kV，浪涌、脉冲群满足车载 EMC 标准
7. 功能安全：摄像系统达到 ASIL-B 等级，硬件双路冗余备份
